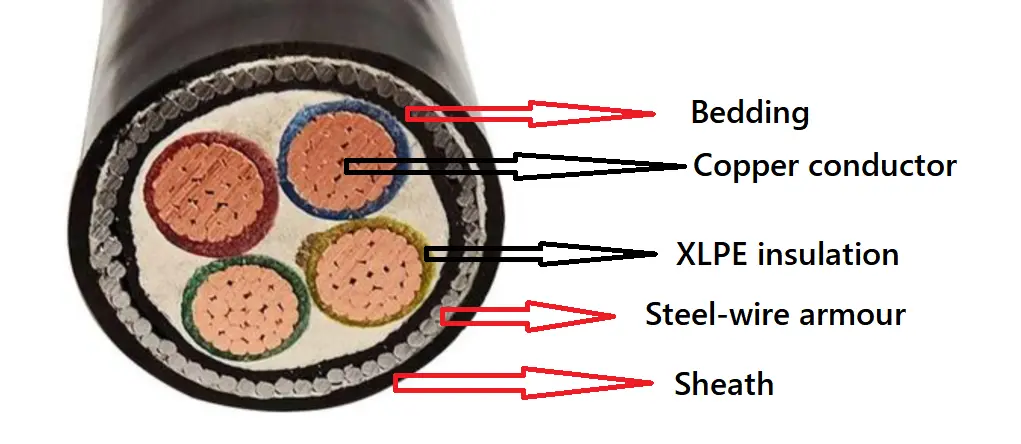

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसडब्ल्यूए पावर केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इंसुलेशन, पीवीसी रैपिंग टेप स्टील-वियर्स कवच और पीवीसी शीथ से बना है।
सामान्य केबल प्रकार YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC हैं।
एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसडब्ल्यूए पावर केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इंसुलेशन, पीवीसी रैपिंग टेप स्टील-वियर्स कवच और पीवीसी शीथ से बना है।
कंडक्टर: तांबे या एल्यूमीनियम कंडक्टर, गोल खड़ा या आकार, कक्षा 2 से आईईसी 60228
और जीबी/टी 3956-2008, क्रॉस-सेक्शन क्षेत्र 6 मिमी से अधिक नहीं है2, एक ठोस दौर
कंडक्टर का उपयोग किया जा सकता है, क्लास 1 से आईईसी 60228 और जीबी/टी 3956-2008।
इन्सुलेशन: इन्सुलेशन की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।
कोर रंग: 1 कोर: लाल या पीला या हरा या नीला या काला
2 कोर: लाल, नीला या लाल, काला
3 कोर: पीला, हरा, लाल या लाल, पीला, नीला
4 कोर: पीला, हरा, लाल, नीला या लाल, पीला, नीला, काला
5 कोर: पीला, हरा, लाल, नीला, काला या लाल, पीला, नीला, काला, हरा
5 कोस से ऊपर: काले नंबर या अलग-अलग रंग के रिबन के साथ सफेद कोर
आंतरिक आवरण: आंतरिक आवरण को बाहर निकाला जा सकता है या लपेटा जा सकता है। सामग्री केबल के ऑपरेटिंग तापमान के लिए उपयुक्त होगी और इन्सुलेट सामग्री के साथ संगत होगी।
स्टील-तार कवच: मल्टीकोर केबलों में, कवच को स्टील के तारों के अनुपालन वाले आंतरिक आवरण पर लगाया जाएगा। ए.सी. पर उपयोग के लिए सिंगल-कोर केबल। सिस्टम में गैर-चुंबकीय स्टील के तार शामिल होंगे।
बाहरी आवरण: आवरण की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।
फ्लेम-रिटार्डेंट केबल: फ्लेम-रिटार्डेंट पीवीसी बाहरी आवरण सामग्री का उपयोग किया जाएगा। ज्वाला मंदक ग्रेड को तीन श्रेणियों में वर्गीकृत किया जा सकता है: बंच ए, बी, और सी।
अग्नि-प्रतिरोधी केबल: कंडक्टर के चारों ओर अभ्रक टेप की दो परतें लपेटी जाएंगी।
रेटेड वोल्टेज: 0.6/1 केवी
परीक्षण वोल्टेज: 5 मिनट के लिए 3.5kV, कोई ब्रेकडाउन नहीं हुआ
कार्य तापमान: -5ºC से +90 ºC
शॉर्ट सर्किट तापमान: +250 ºC
न्यूनतम फ्लेक्सिंग झुकने त्रिज्या: 15* आयुध डिपो;
न्यूनतम स्थैतिक झुकने त्रिज्या: 10* आयुध डिपो;
केबल परीक्षण:
1. कंडक्टर डीसी प्रतिरोध परीक्षण: 20ºC कंडक्टर डीसी प्रतिरोध जीबी/टी 3956-2008, आईईसी 60228 का अनुपालन करेगा।
2. एसी वोल्टेज परीक्षण: 3.5 केवी/5 मिनट, कोई ब्रेकडाउन नहीं।
नमूना परीक्षण:
1. कंडक्टर संरचना निरीक्षण: यह जीबी/टी 3956-2008, आईईसी 60228 की तकनीकी आवश्यकताओं का अनुपालन करेगा।
2. इन्सुलेशन, अस्तर, स्टील टेप कवच और शीथ संरचना का आकार जीबी/टी 12706.1-2020, आईईसी 60502.1 की आवश्यकताओं का अनुपालन करेगा।
थर्मल बढ़ाव परीक्षण:
नमूनाकरण और परीक्षण प्रक्रियाएं जीबी/टी 2951.21-2008, आईईसी 60811-2-1, अध्याय 9 के प्रावधानों का अनुपालन करेंगी, और परिणाम जीबी/टी 12706.1-2020, आईईसी 60502.1 के प्रावधानों का अनुपालन करेंगे।
टाइप करने की परीक्षा:
इन्सुलेशन और शीथ का यांत्रिक और भौतिक प्रदर्शन परीक्षण जीबी/टी 12706.1-2020 और आईईसी 60502.1 की आवश्यकताओं का अनुपालन करेगा।
विद्युत प्रदर्शन जीबी/टी 12706.1-2020, आईईसी 60502.1 का अनुपालन करेगा
एकल केबल बर्निंग परीक्षण GB/T 19666-2019, IEC 60332 का अनुपालन करेगा।
केबल का बंडल फ्लेम रिटार्डेंट परीक्षण GB/T 19666-2019, IEC 60332 की आवश्यकताओं को पूरा करता है।
केबलों का अग्नि प्रतिरोध परीक्षण GB/T 19666-2019 और IEC 60331 की आवश्यकताओं का अनुपालन करेगा।
एम्पीयर में विद्युत धारा वहन करने की क्षमता (ए)
|
रेटेड वोल्टेज 0.6/1kV XLPE इन्सुलेशन पावर केबल |
|||||||||
|
एम्पीयर में विद्युत धारा वहन क्षमता (ए) |
|||||||||
|
परिवेश का तापमान: हवा में: 40℃, जमीन में: 25℃ |
|||||||||
|
कंडक्टर तापमान：90℃ |
|||||||||
|
मृदा तापीय प्रतिरोध गुणांक：1.0k·m/W |
|||||||||
|
प्रकार |
सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी |
|
सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी |
||||||
|
कोर की संख्या |
सिंगल कोर |
|
मल्टी कोर |
||||||
|
क्रॉस-सेक्शन क्षेत्र,मिमी2 |
हवा में |
जमीन में |
|
हवा में |
जमीन में |
||||
|
घन |
अल |
घन |
अल |
|
घन |
अल |
घन |
अल |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
नोट: सिंगल-कोर केबल का कवच गैर-चुंबकीय सामग्रियों से बना होता है। |
|||||||||
पैकेजिंग विवरण:
यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.
बंदरगाह: तियानजिन बंदरगाह
डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
