बीडा टीयूवी-प्रमाणित फोटोवोल्टिक केबल बाहरी पर्यावरणीय चुनौतियों पर काबू पाती है। उच्च शुद्धता वाले टिन-प्लेटेड ऑक्सीजन-मुक्त तांबे और एक विशेष स्ट्रैंडिंग प्रक्रिया का उपयोग करते हुए, यह कम प्रतिरोध और उत्कृष्ट लचीलापन का दावा करता है, जो बिजली ट्रांसमिशन अस्थिरता और वर्तमान उतार-चढ़ाव को प्रभावी ढंग से कम करता है। इन्सुलेशन और शीथ विकिरणित क्रॉस-लिंक्ड पॉलीटेट्राफ्लुओरोएथिलीन (पीटीएफई) से बने होते हैं, जो आईईसी 62930 और ईएन 50618 जैसे अंतरराष्ट्रीय मानकों के अनुरूप होते हैं। यह -40 ℃ से 120 ℃ तक अत्यधिक तापमान अंतर का सामना कर सकता है, जबकि उच्च तापमान, क्षति और एसिड और क्षार संक्षारण के लिए मजबूत प्रतिरोध भी प्रदर्शित करता है। लैंप उम्र बढ़ने के परीक्षणों के बाद, इसकी तन्यता ताकत प्रतिधारण दर मानकों को पूरा करती है, जो इसे रेगिस्तान, उच्च और निम्न वोल्टेज क्षेत्रों और तटीय क्षेत्रों में कठोर जलवायु निगरानी का सामना करने में सक्षम बनाती है।
उच्च यांत्रिक प्रदर्शन की मांगों को पूरा करने के लिए, केबलों में डबल-लेयर इन्सुलेशन और सुरक्षात्मक संरचना डिजाइन की सुविधा होती है, जिसमें कुछ मॉडल स्टील टेप कवच से सुसज्जित होते हैं। वे दबाव और प्रभाव के प्रति उत्कृष्ट प्रतिरोध प्रदर्शित करते हैं, जो उन्हें सीधे दफनाने, ओवरहेड स्थापना और नाली स्थापना जैसे विभिन्न बिछाने के तरीकों के लिए उपयुक्त बनाता है, जो निर्माण क्षति और कृंतक संक्रमण को प्रभावी ढंग से रोकता है। सभी उत्पादों ने प्रासंगिक सुरक्षा मानकों को पूरा करते हुए ज्वाला मंदक परीक्षण पास कर लिया है। वे कम धुआं और हैलोजन-मुक्त दहन उत्पन्न करते हैं, प्रभावी ढंग से आग के प्रसार को रोकते हैं और फोटोवोल्टिक प्रणालियों के लिए एक मजबूत सुरक्षा बाधा प्रदान करते हैं।

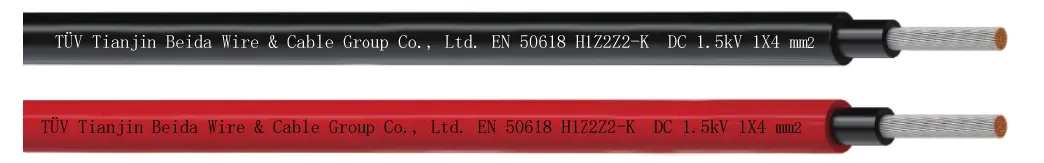

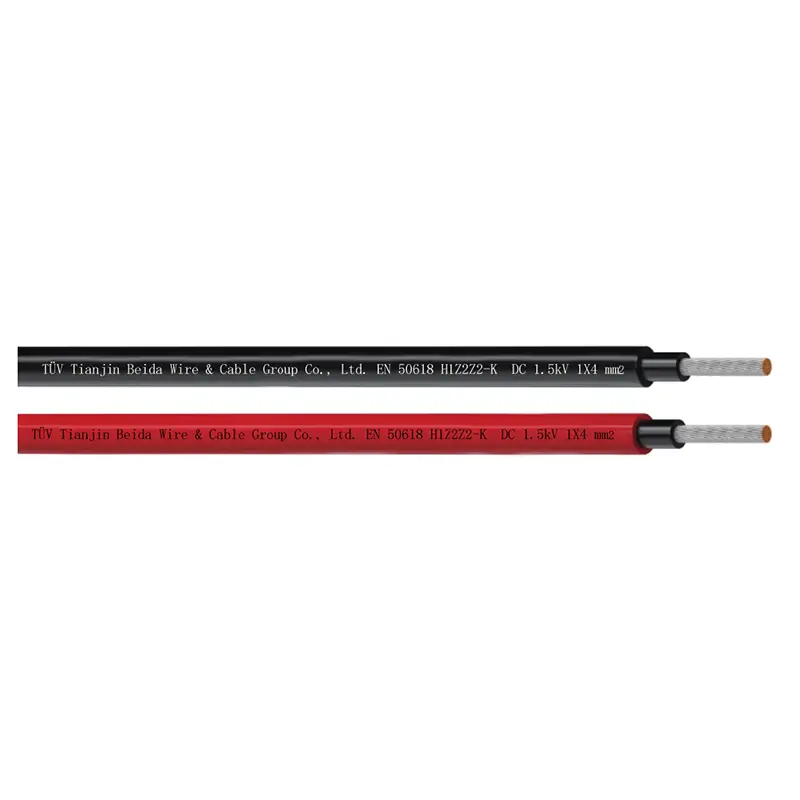

● EN 50618 (H1Z2Z2-K) ;
● 2PfG 1169/08.2007 के अनुसार PV-1F

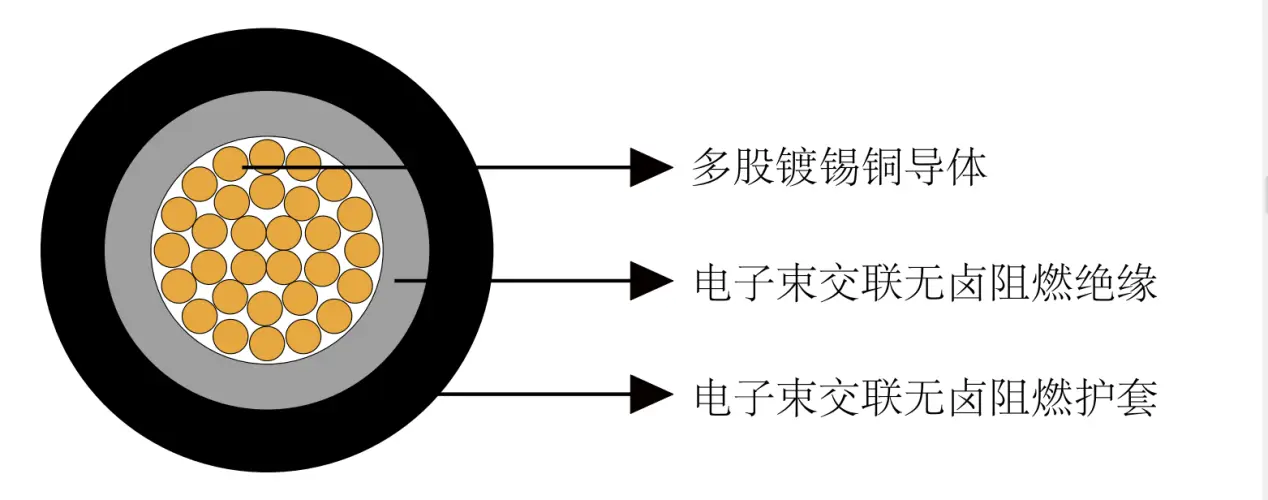

● कंडक्टर: डीआईएन वीडीई 0295 और आईईसी 60228 क्लास 5 के अनुसार स्ट्रैंडेड टिनड कॉपर कंडक्टर
● इन्सुलेशन: इलेक्ट्रॉन बीम क्रॉस-लिंक्ड, हैलोजन मुक्त और ज्वाला मंदक यौगिक, काला
● शीथ: इलेक्ट्रॉन बीम क्रॉस-लिंक्ड, एलएसजेडएच और ज्वाला मंदक यौगिक, काला और लाल।
● रेटेड वोल्टेज यूओ/यू: 1/1 केवी एसी; 1.5/1.5 केवी डीसी; अधिकतम अनुमत डीसी वोल्टेज: 1.8 केवी डीसी (कंडक्टर/कंडक्टर, नॉन अर्थेड सिस्टम, सर्किट लोड के अंतर्गत नहीं।
●परिवेश तापमान:-40℃~+90℃
●कंडक्टर पर अधिकतम तापमान: IEC/EN 60216-1 के अनुसार 120℃(20000h), शॉर्ट सर्किट तापमान:250℃/5 सेकंड
●थर्मल सहनशक्ति परीक्षण:EN60216-2(तापमान सूचकांक+120℃) के अनुसार
●नम-गर्मी प्रतिरोध: EN 50618 के अनुसार, तालिका 2 85% आर्द्रता के साथ (EN 60068-2-78 के अनुसार परीक्षण)
●न्यूनतम झुकने की त्रिज्या: 4XOD (निश्चित), 5XOD (फ्लेक्सिंग)
●इन्सुलेशन और जैकेट की तन्य शक्ति और बढ़ाव: EN 50618 और 2PfG 1169 की आवश्यकताओं को पूरा करता है
● उपयोग की अनुमानित अवधि: 25 वर्ष
● अंडाकारता:≤15%
● EN50265-2-1, IEC 60332-1 के अनुसार अग्नि प्रदर्शन, EN 61034-2 (प्रकाश संप्रेषण ≥60%) के अनुसार कम धुआं उत्सर्जन, EN 50525-1, अनुबंध बी के अनुसार हलोजन मुक्त।
"EN 50267-2-2,IEC 60754-2 के अनुसार गैसों की कम संक्षारणशीलता
6.1 पीवी1-एफ (2पीएफजी 1169/08.2007)
|
पीवी1-एफ 2पीएफजी 1169/08.2007 |
||||||
|
कोर की संख्या एक्स नाममात्र क्रॉस सेक्शन |
स्ट्रैंडिंग की संख्या |
नाममात्र कंडक्टर व्यास |
नाममात्र इन्सुलेशन मोटाई |
नाममात्र म्यान मोटाई |
नाममात्र समग्र व्यास |
नाममात्र वज़न |
|
नं.एक्स मिमी2 |
एन/मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
किग्रा/किमी |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
कोर की संख्या एक्स नाममात्र क्रॉस सेक्शन |
स्ट्रैंडिंग की संख्या |
नाममात्र कंडक्टर व्यास |
नाममात्र इन्सुलेशन मोटाई |
नाममात्र म्यान मोटाई |
नाममात्र समग्र व्यास |
नाममात्र वज़न |
|
एन एक्स मिमी2 |
एन/मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
किग्रा/किमी |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
20℃ पर कंडक्टर प्रतिरोध और वर्तमान वहन क्षमता
|
क्रॉस सेक्शन |
अधिकतम कंडक्टर प्रतिरोध 20℃ पर |
20℃ पर अधिकतम इन्सुलेशन प्रतिरोध |
90℃ पर अधिकतम इन्सुलेशन प्रतिरोध |
वर्तमान वहन क्षमता |
||
|
हवा में सिंगल केबल फ्री |
सतहों पर एकल केबल |
सतहों पर आसन्न 2 लोडेड केबल |
||||
|
मिमी2 |
Ω/किमी |
एमΩ.कि.मी |
एमΩ.कि.मी |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
वर्तमान वहन क्षमता तापमान रूपांतरण गुणांक
|
परिवेश का तापमान C |
रूपांतरण कारक |
|
60 तक |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
आईईसी 60364-5-52, तालिका बी.52-17 के अनुसार संचय के लिए कमी कारक
