एक्सएलपीई इंसुलेटेड पीवीसी शीथेड नॉन-आर्मर्ड पावर केबल

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड गैर-बख्तरबंद पावर केबल्स एक्सएलपीई सामग्री से इंसुलेटेड हैं, जिसमें उत्कृष्ट गर्मी प्रतिरोध, संक्षारण प्रतिरोध और वर्तमान शॉक प्रतिरोध है। कठोर कामकाजी माहौल में, यह बिजली प्रणाली के दीर्घकालिक सुरक्षित संचालन को सुनिश्चित करने के लिए अभी भी स्थिर रूप से काम कर सकता है। उच्च यांत्रिक क्षति प्रतिरोध वाले उत्पाद, बिजली, धातु विज्ञान, पेट्रोकेमिकल और अन्य उद्योगों की जटिल पर्यावरणीय आवश्यकताओं के लिए उपयुक्त। चाहे वह शहरी निर्माण हो, भूमिगत बिजली बिछाना हो, या औद्योगिक सुविधाओं के लिए हाई-वोल्टेज बिजली ट्रांसमिशन हो, बीडा पावर केबल आपकी बिजली सुरक्षा के लिए व्यापक सुरक्षा प्रदान करता है।

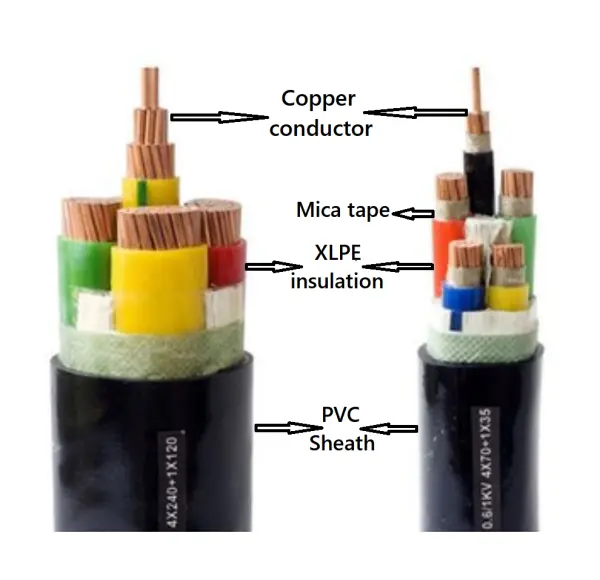

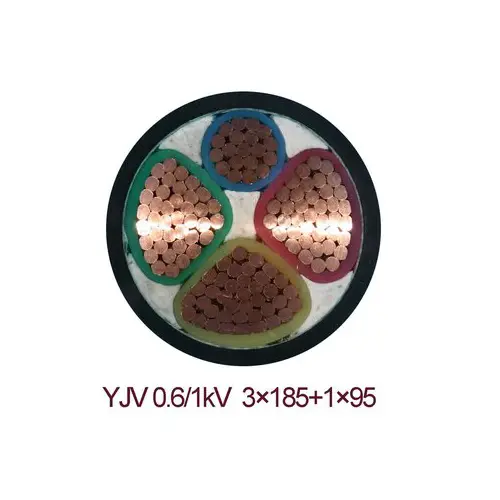

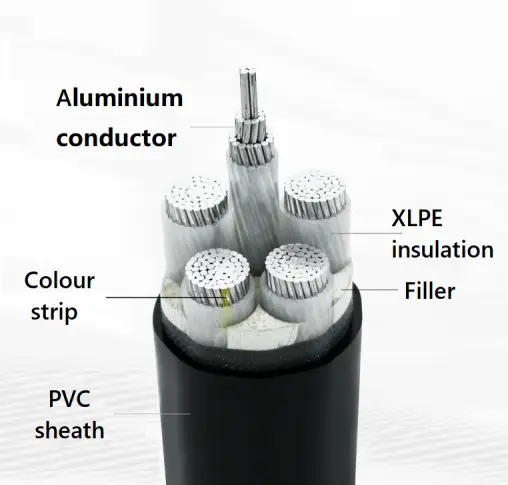

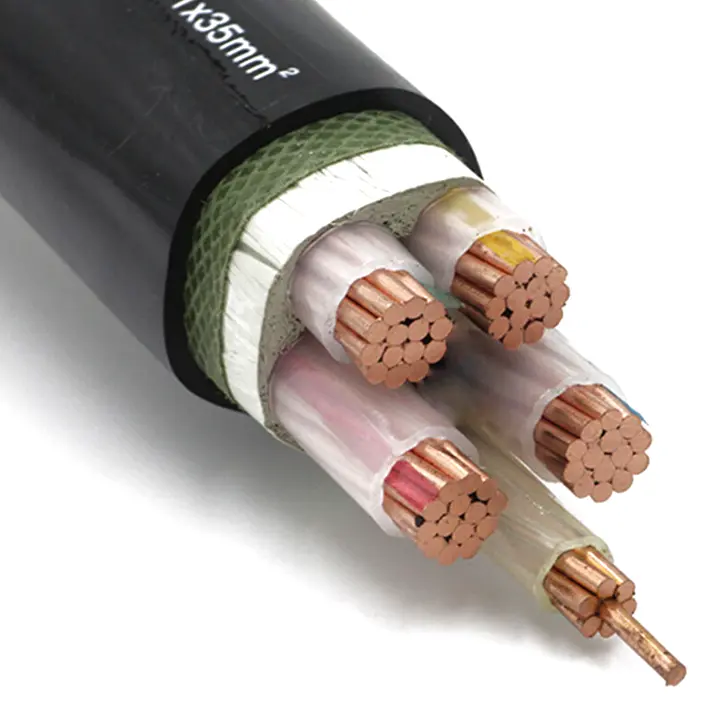

उत्पाद संरचना

XLPE इंसुलेटेड पीवीसी शीथेड नॉन-आर्म्ड पावर केबल एक T1R कॉपर कंडक्टर, XLPE इंसुलेशन और पीवीसी शीथ से बना है।

कंडक्टर: तांबे या एल्यूमीनियम कंडक्टर, गोल खड़ा या आकार, कक्षा 2 से आईईसी 60228

और जीबी/टी 3956-2008, क्रॉस-सेक्शन क्षेत्र 6 मिमी से अधिक नहीं है², एक ठोस दौर

कंडक्टर का उपयोग किया जा सकता है, क्लास 1 से आईईसी 60228 और जीबी/टी 3956-2008।

इन्सुलेशन: इन्सुलेशन की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।

कोर रंग: 1 कोर: लाल या पीला या हरा या नीला या काला

2 कोर: लाल, नीला या लाल, काला

3 कोर: पीला, हरा, लाल या लाल, पीला, नीला

4 कोर: पीला, हरा, लाल, नीला या लाल, पीला, नीला, काला

5 कोर: पीला, हरा, लाल, नीला, काला या लाल, पीला, नीला, काला, हरा

5 कोस से ऊपर: काले नंबर के साथ सफेद कोर या

बाहरी आवरण: आवरण की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।

फ्लेम-रिटार्डेंट केबल: फ्लेम-रिटार्डेंट पीवीसी बाहरी आवरण सामग्री का उपयोग किया जाएगा। ज्वाला मंदक ग्रेड को तीन श्रेणियों में वर्गीकृत किया जा सकता है: बंच ए, बी, और सी।

अग्नि-प्रतिरोधी केबल: कंडक्टर के चारों ओर अभ्रक टेप की दो परतें लपेटी जाएंगी।

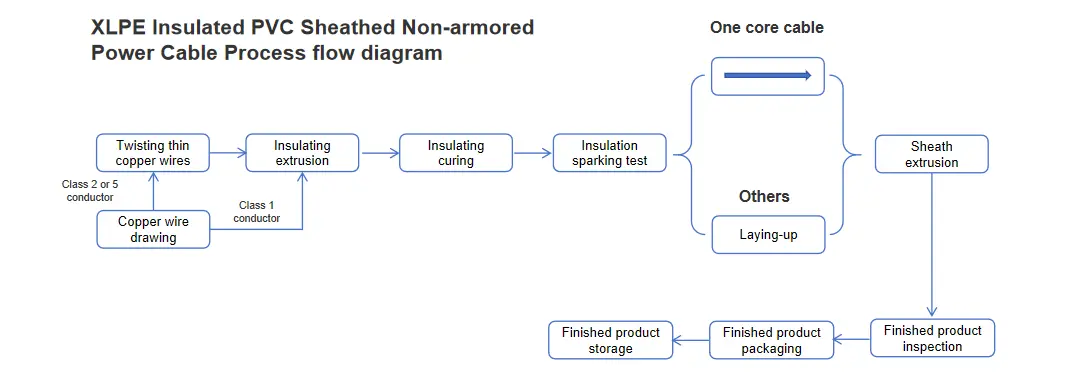

प्रोसेस फ़्लो डायग्राम

उत्पाद व्यवहार्यता

इसका उपयोग शहरी बिजली वितरण और कम वोल्टेज विद्युत ऊर्जा संचारित करने के लिए किया जाता है।

इसका उपयोग कारखानों, खदानों और अन्य स्थानों पर मशीनरी उपकरण और प्रकाश प्रतिष्ठानों को बिजली की आपूर्ति करने के लिए किया जाता है।

आवासीय और वाणिज्यिक भवनों में, इसका उपयोग संरचना के भीतर बिजली के वितरण के लिए किया जाता है, जैसे प्रकाश व्यवस्था, लिफ्ट, सॉकेट आदि।

सावधानियां

केबल का दीर्घकालिक परिचालन तापमान 90º C से अधिक नहीं होना चाहिए।

शॉर्ट सर्किट के दौरान, केबल का अधिकतम तापमान 250º C से अधिक नहीं होना चाहिए।

रेटेड वोल्टेज से अधिक केबल का उपयोग नहीं किया जाना चाहिए।

इस प्रकार की केबल को उपयोग के लिए सीधे भूमिगत नहीं दबाया जा सकता।

सिंगल-कोर केबल को सीधे चुंबकीय धातु पाइप या कवर के साथ केबल ट्रे में नहीं रखा जा सकता है।

केबलों का उपयोग रेटेड वोल्टेज से अधिक नहीं किया जाना चाहिए।

प्रदर्शन पैरामीटर

रेटेड वोल्टेज: 0.6/1 केवी

परीक्षण वोल्टेज: 5 मिनट के लिए 3.5kV, कोई ब्रेकडाउन नहीं हुआ

कंडक्टर प्रतिरोध: 20℃ कंडक्टर प्रतिरोध आईईसी 60228 या जीबी/टी 3956 का अनुपालन करेगा।

कार्य तापमान: -5º C से +90º C

शॉर्ट सर्किट तापमान: +250 ºC

न्यूनतम फ्लेक्सिंग झुकने त्रिज्या: 15* आयुध डिपो;

न्यूनतम स्थैतिक झुकने त्रिज्या: 10* आयुध डिपो;

ज्वाला मंदक: IEC 60332 या GB/T 19666 के अनुसार

अग्नि-प्रतिरोध: IEC 60331 या GB/T 19666 के अनुसार।

एम्पीयर में विद्युत धारा वहन करने की क्षमता (ए)

बिक्री के बाद और सेवाएँ

1. तकनीकी सेवाएँ: तियानजिन बीडा समूह ग्राहकों की वास्तविक माँगों के आधार पर आवश्यक तकनीकी सेवाएँ प्रदान कर सकता है, जैसे तारों और केबलों के चयन, बिछाने और स्थापना, ऑन-साइट परीक्षण आदि पर तकनीकी मार्गदर्शन।

2. गुणवत्ता के मुद्दे से निपटना: बिजली के तारों और केबलों की गुणवत्ता की समस्याओं के बारे में उपयोगकर्ताओं से प्रतिक्रिया प्राप्त करने पर, बीडी केबल समूह 24 घंटों के भीतर प्रतिक्रिया प्रदान करेगा। साइट पर वास्तविक स्थिति के आधार पर, हम समस्याओं का समाधान पेश करेंगे या गुणवत्ता संबंधी मुद्दों को संभालने के लिए पेशेवर तकनीशियनों को साइट पर भेजेंगे।

3. बिजली के तारों और केबलों का रखरखाव या प्रतिस्थापन: बिजली के तारों और केबलों की वारंटी अवधि के दौरान, यदि तारों और केबलों की सामग्री, डिजाइन, या उत्पादन और विनिर्माण प्रक्रिया में उत्पाद की गुणवत्ता दोषों के कारण कोई गुणवत्ता संबंधी समस्याएं होती हैं, और ये समस्याएं सामान्य भंडारण, बिछाने, स्थापना या सामान्य उपयोग के दौरान उत्पन्न होती हैं, तो कंपनी मुफ्त मरम्मत या प्रतिस्थापन के लिए जिम्मेदार होगी।

4. बिजली के तारों और केबलों के परिवहन और स्थापना प्रक्रिया के दौरान, उपयोगकर्ताओं द्वारा अनुचित उपयोग के कारण केबलों को होने वाली किसी भी क्षति के लिए (जैसे खरोंच, घर्षण, अपर्याप्त झुकने वाले त्रिज्या के परिणामस्वरूप इन्सुलेशन और शीथ को नुकसान, और कम तापमान पर केबल बिछाने से गुणवत्ता की समस्या, आदि), बीडा समूह इन गुणवत्ता मुद्दों को हल करने में ग्राहकों की सहायता करेगा।

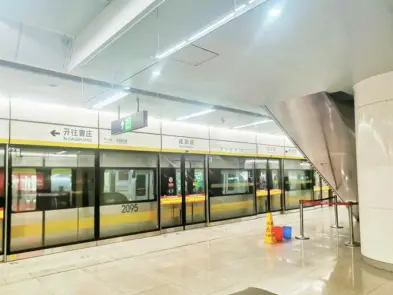

क्रमिक मामले

एक उच्च-प्रदर्शन पावर केबल के रूप में, एक्सएलपीई इंसुलेटेड पीवीसी शीथेड गैर-बख्तरबंद पावर केबल न केवल राष्ट्रीय पर्यावरण संरक्षण मानकों को पूरा करती है, बल्कि इसका उच्च तापमान प्रतिरोध और पराबैंगनी प्रतिरोध भी इसे बाहरी या उच्च तापमान वातावरण के लिए विशेष रूप से उपयुक्त बनाता है। चाहे ठंडी सर्दी हो या गर्म गर्मी, यह केबल बिजली का स्थिर संचरण सुनिश्चित करती है, लंबे समय तक उपयोग के बाद उत्कृष्ट प्रदर्शन बनाए रखती है, रखरखाव और प्रतिस्थापन आवृत्ति को कम करती है, और इस प्रकार संचालन की लागत को काफी कम कर देती है। इसके अलावा, पॉलीविनाइल क्लोराइड (पीवीसी) शीथ सामग्री में कम धुआं और हैलोजन-मुक्त विशेषताएं होती हैं, जो आग लगने की स्थिति में जहरीले धुएं के उत्पादन से बचती हैं, जिससे उपयोग के वातावरण की सुरक्षा और बढ़ जाती है।

पैकेजिंग एवं डिलिवरी

पैकेजिंग विवरण:

यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.

बंदरगाह: तियानजिन बंदरगाह

डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
