एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसटीए पावर केबल

यदि आप विश्वसनीय एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसटीए पावर केबल निर्माता और आपूर्तिकर्ता की तलाश में हैं, तो आप टियांजिन बीडा चुन सकते हैं। यह उत्पाद कम वोल्टेज बिजली ट्रांसमिशन के लिए व्यापक रूप से इस्तेमाल किया जाने वाला स्टील टेप बख्तरबंद पावर केबल है जिसे सीधे भूमिगत दफनाया जा सकता है। विभिन्न एम्पैसिटी के अनुसार, सामान्य केबल कंडक्टर क्रॉस-सेक्शनल क्षेत्र 2.5 मिमी 2 से 500 मिमी 2 तक होता है।

जांच भेजें

उत्पाद वर्णन

केबल उद्योग में टियांजिन बीडा केबल समूह की 35 वर्षों की गहरी खेती पर भरोसा करते हुए, हमने एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसटीए पावर केबल लॉन्च किया, जिसे कम वोल्टेज पावर ट्रांसमिशन क्षेत्र की ताकत कहा जा सकता है।

चीन के प्रसिद्ध ट्रेडमार्क, आईएसओ सिस्टम प्रमाणन और अन्य आधिकारिक योग्यताओं के साथ एक उच्च तकनीक उद्यम के रूप में, बीडा ग्रुप को अंतरराष्ट्रीय उन्नत उत्पादन और परीक्षण उपकरण और वार्षिक बिक्री मात्रा के 3.1% के आर एंड डी निवेश द्वारा समर्थित किया जाता है, ताकि इस स्टील टेप बख्तरबंद केबल के अद्वितीय मुख्य लाभ हों।

इसकी एक्सएलपीई इन्सुलेशन सामग्री उत्कृष्ट विद्युत प्रदर्शन और गर्मी प्रतिरोध सुनिश्चित करती है, स्टील टेप कवच डिजाइन के साथ पीवीसी शीथ, मजबूत नमी प्रतिरोध, संक्षारण प्रतिरोध, यांत्रिक क्षति प्रतिरोध, अतिरिक्त सुरक्षा के बिना सीधे दफन बिछाने को प्राप्त करने के लिए, कम वोल्टेज पावर ट्रांसमिशन इंस्टॉलेशन कॉम्प्लेक्स, खराब पर्यावरणीय अनुकूलनशीलता, सुरक्षा खतरों और अन्य दर्द बिंदुओं को पूरी तरह से हल करने के लिए, वैश्विक ग्राहकों को स्थिर और विश्वसनीय पावर ट्रांसमिशन समाधान प्रदान करने के लिए।

सामान्य केबल प्रकार YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC हैं।

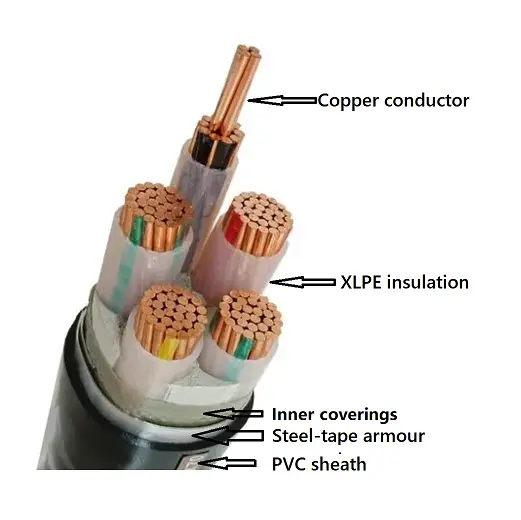

उत्पाद संरचना

Xlpe Insulated Pvc Sheathed Sta Power Cable

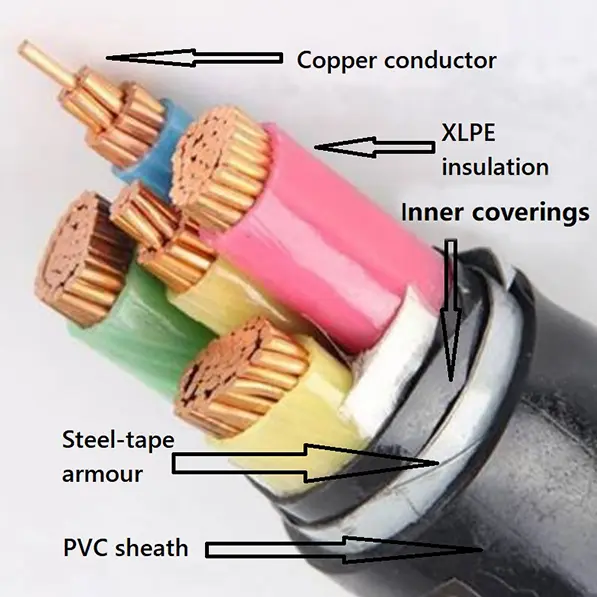

एक्सएलपीई इंसुलेटेड पीवीसी शीटेड एसटीए पावर केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इन्सुलेशन, पीवीसी रैपिंग टेप स्टील-टेप कवच और पीवीसी शीथ से बना है।

कंडक्टर: तांबे या एल्यूमीनियम कंडक्टर, गोल खड़ा या आकार, कक्षा 2 से आईईसी 60228

और जीबी/टी 3956-2008, क्रॉस-सेक्शन क्षेत्र 6 मिमी से अधिक नहीं है², एक ठोस दौर

कंडक्टर का उपयोग किया जा सकता है, क्लास 1 से आईईसी 60228 और जीबी/टी 3956-2008।

इन्सुलेशन: इन्सुलेशन की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।

कोर रंग: 1 कोर: लाल या पीला या हरा या नीला या काला

2 कोर: लाल, नीला या लाल, काला

3 कोर: पीला, हरा, लाल या लाल, पीला, नीला

4 कोर: पीला, हरा, लाल, नीला या लाल, पीला, नीला, काला

5 कोर: पीला, हरा, लाल, नीला, काला या लाल, पीला, नीला, काला, हरा

5 कोस से ऊपर: काले नंबर या अलग-अलग रंग के रिबन के साथ सफेद कोर

आंतरिक आवरण: आंतरिक आवरण को बाहर निकाला जा सकता है या लपेटा जा सकता है। सामग्री केबल के ऑपरेटिंग तापमान के लिए उपयुक्त होगी और इन्सुलेट सामग्री के साथ संगत होगी।

स्टील-टेप कवच: मल्टीकोर केबलों में, कवच को डबल स्टील टेप के अनुपालन वाले आंतरिक आवरण पर लगाया जाएगा। ए.सी. पर उपयोग के लिए सिंगल-कोर केबल। सिस्टम में गैर-चुंबकीय स्टील टेप शामिल होगा।

बाहरी आवरण: आवरण की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।

फ्लेम-रिटार्डेंट केबल: फ्लेम-रिटार्डेंट पीवीसी बाहरी आवरण सामग्री का उपयोग किया जाएगा। ज्वाला मंदक ग्रेड को तीन श्रेणियों में वर्गीकृत किया जा सकता है: बंच ए, बी, और सी।

अग्नि-प्रतिरोधी केबल: कंडक्टर के चारों ओर अभ्रक टेप की दो परतें लपेटी जाएंगी।

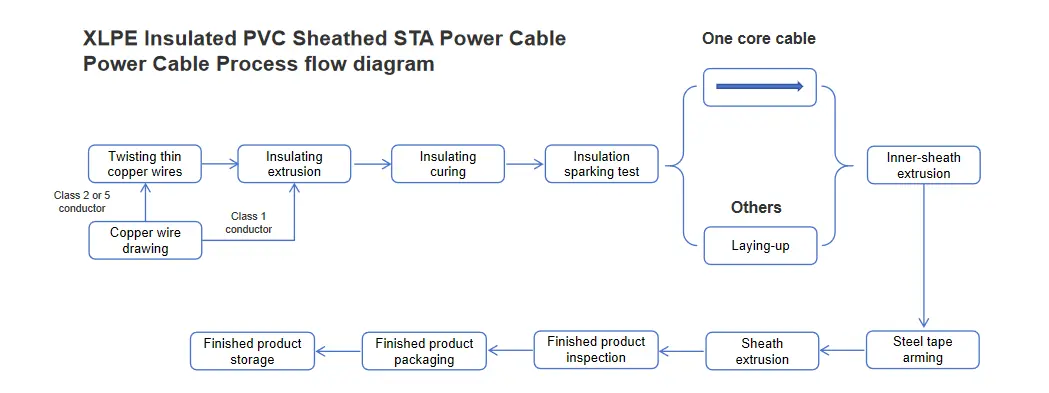

प्रोसेस फ़्लो डायग्राम

Xlpe Insulated Pvc Sheathed Sta Power Cable

उत्पाद व्यवहार्यता

क्रॉसलिंक्ड पॉलीथीन इंसुलेटेड पीवीसी शीथेड स्टील टेप आर्मर्ड पावर केबल, क्योंकि स्टील टेप प्रोटेक्शन वाली यह केबल, बिजली ट्रांसमिशन के लिए वितरण नेटवर्क या औद्योगिक उपकरण के लिए उपयुक्त है। इसे सीधे भूमिगत दफनाया जा सकता है, केबल खाई या पुल में स्थापित किया जा सकता है, केबल एक निश्चित दबाव का सामना कर सकती है, लेकिन तनाव का सामना नहीं कर सकती है।

उत्पाद स्थापना शर्तें:

केबल स्थापना का परिवेश तापमान पीवीसी इन्सुलेशन या पीवीसी शीथ या हलोजन मुक्त लौ रिटार्डेंट शीथ वाले केबलों के लिए, स्थापना के दौरान परिवेश का तापमान 0 ℃ से कम नहीं होना चाहिए।

केबल स्थापना के लिए न्यूनतम झुकने त्रिज्या

परियोजना	सिंगल कोर केबल		मल्टी-कोर केबल
परियोजना	निहत्था	बख़्तरबंद	निहत्था	बख़्तरबंद
स्थापना के समय केबल का न्यूनतम मोड़ त्रिज्या	20डी	15डी	15डी	12डी
कनेक्शन बॉक्स और टर्मिनलों के पास केबलों की न्यूनतम झुकने की त्रिज्या	15डी	12डी	12डी	10डी
नोट: डी केबल का बाहरी व्यास है

प्रदर्शन पैरामीटर

रेटेड वोल्टेज: 0.6/1 केवी

परीक्षण वोल्टेज: 5 मिनट के लिए 3.5kV, कोई ब्रेकडाउन नहीं हुआ

कार्य तापमान: -0ºC से +90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

एम्पीयर में विद्युत धारा वहन करने की क्षमता (ए)

रेटेड वोल्टेज 0.6/1kV XLPE इन्सुलेशन पावर केबल
एम्पीयर में विद्युत धारा वहन क्षमता (ए)
परिवेश का तापमान: हवा में: 40℃, जमीन में: 25℃
कंडक्टर तापमान：90℃
मृदा तापीय प्रतिरोध गुणांक：1.0k·m/W
प्रकार	सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी				सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी
कोर की संख्या	सिंगल कोर				मल्टी कोर
क्रॉस-सेक्शन क्षेत्र,मिमी²	हवा में		जमीन में		हवा में		जमीन में
क्रॉस-सेक्शन क्षेत्र,मिमी²	घन	अल	घन	अल	घन	अल	घन	अल
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
नोट: सिंगल-कोर केबल का कवच गैर-चुंबकीय सामग्रियों से बना होता है।
