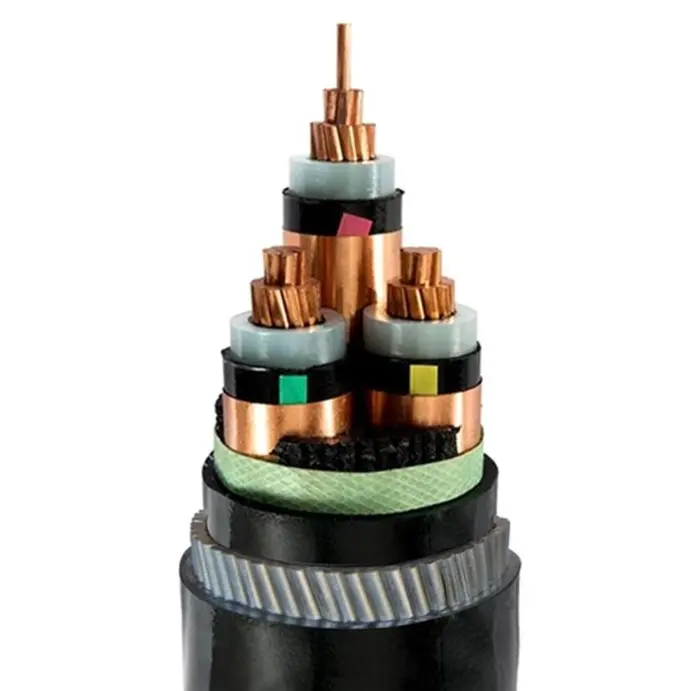

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसडब्ल्यूए एमवी केबल

आप एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसडब्ल्यूए एमवी केबल के निर्माता और आपूर्तिकर्ता के रूप में बीडा ग्रुप को चुन सकते हैं। उनके स्टील वायर कवच सुरक्षा के कारण, केबल में मजबूत तन्यता ताकत और बाहरी यांत्रिक बलों के लिए अच्छा प्रतिरोध के मुख्य फायदे हैं। वे उन परिदृश्यों के लिए उपयुक्त हैं जिनमें तन्य शक्ति की आवश्यकता होती है, जैसे उच्च ड्रॉप ऊंचाई और ऊर्ध्वाधर स्थापना। ये केबल ट्रांसमिशन और वितरण नेटवर्क या औद्योगिक प्रतिष्ठानों में बिजली ट्रांसमिशन के लिए लागू होते हैं।

जांच भेजें

उत्पाद वर्णन

बीडा ग्रुप के पास एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसडब्ल्यूए एमवी केबल पेश करने का 30 से अधिक वर्षों का अनुभव है, हम आपके निर्माता और आपूर्तिकर्ता हो सकते हैं, जो अनुकूलित सेवाएं प्रदान करते हैं।

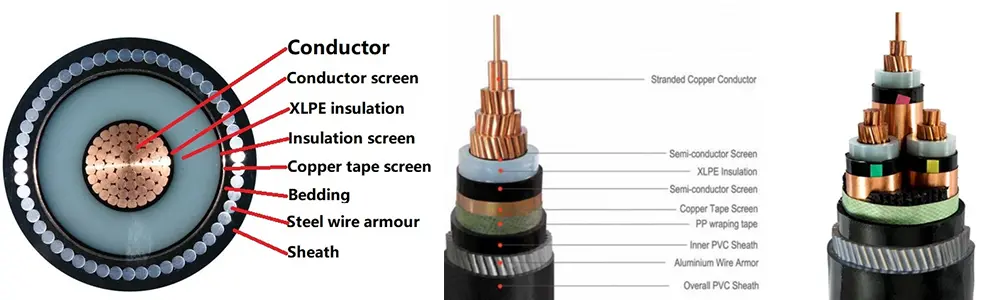

उत्पाद संरचना

Xlpe Insulated Pvc Sheathed Swa Mv Cable

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसडब्ल्यूए एमवी केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इंसुलेशन, पीवीसी रैपिंग टेप स्टील वायर आर्मर और पीवीसी शीथ से बना है।

कंडक्टर: तांबे या एल्यूमीनियम कंडक्टर, गोल खड़ा या आकार, कक्षा 2 से आईईसी 60228

और जीबी/टी 3956-2008।

इन्सुलेशन: क्रॉस-लिंक्ड पॉलीथीन इन्सुलेशन, इन्सुलेशन मोटाई, सामग्री संपत्ति आईईसी 60502-2 और जीबी/टी 12706.2, जीबी/टी 12706.3 के अनुसार होगी।

कंडक्टर परिरक्षण: कंडक्टर परिरक्षण बाहर निकाले गए अर्धचालक गैर-धातु सामग्री से बना होना चाहिए, जिसे इन्सुलेशन से कसकर बांधा जाना चाहिए।

इन्सुलेशन परिरक्षण: इन्सुलेशन परिरक्षण में एक गैर-धातु अर्धचालक परत और एक धातु परत का संयोजन होना चाहिए। प्रत्येक इंसुलेटेड वायर कोर को एक गैर-धातु अर्धचालक परत के साथ सीधे बाहर निकाला जाना चाहिए जो इंसुलेटेड वायर कोर से कसकर जुड़ा होता है या छीला जा सकता है। फिर, एक धातु परिरक्षण परत को ओवरलैप किया जाना चाहिए और गैर-धातु अर्धचालक परत के चारों ओर लपेटा जाना चाहिए, और इसे आईईसी 60502-2, जीबी/टी 12706.2, और जीबी/टी 12706.3 के प्रावधानों का पालन करना चाहिए। आंतरिक आवरण: आंतरिक आवरण बाहर निकाला जाएगा। सामग्री केबल के ऑपरेटिंग तापमान के लिए उपयुक्त होगी और इन्सुलेट सामग्री के साथ संगत होगी।

स्टील के तारों का कवच: मल्टीकोर केबलों में, कवच को स्टील के तारों के अनुपालन वाले आंतरिक आवरण पर लगाया जाएगा। ए.सी. पर उपयोग के लिए सिंगल-कोर केबल। सिस्टम में गैर-चुंबकीय स्टील के तार शामिल होंगे।

बाहरी म्यान: पीवीसी म्यान, म्यान की मोटाई, सामग्री संपत्ति आईईसी 60502.2 और जीबी/टी 12706 के अनुसार होगी।

फ्लेम-रिटार्डेंट केबल: फ्लेम-रिटार्डेंट पीवीसी बाहरी आवरण सामग्री का उपयोग किया जाएगा। ज्वाला मंदक ग्रेड को तीन श्रेणियों में वर्गीकृत किया जा सकता है: बंच ए, बी, और सी।

प्रदर्शन पैरामीटर

रेटेड वोल्टेज: 3.6/6 केवी से 18/30 केवी；26/35 केवी

परीक्षण वोल्टेज: बिजली आवृत्ति परीक्षण वोल्टेज 3.5U0 होना चाहिए, और परीक्षण बिना किसी खराबी के 5 मिनट तक चलना चाहिए।

रेटेड वोल्टेज U0/U	अधिकतम वोल्टेज उम	परीक्षण वोल्टेज के.वी
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

कंडक्टर का अधिकतम ऑपरेटिंग तापमान: 90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन मोटाई：

रेटेड वोल्टेज U0/U	इन्सुलेशन मोटाई：
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

स्टील वायर आर्मर्ड (YJV32, CU/XLPE/PVC/SWA/PVC) और स्टील टेप आर्मर्ड (YJV22, CU/XLPE/PVC/STA/PVC) मीडियम वोल्टेज पावर केबल के बीच तुलना

परियोजना	महीन इस्पात तार कवच	डबल स्टील टेप कवच (गैप रैपिंग)	मुख्य अंतर
कोर यांत्रिक गुण	उत्कृष्ट तन्य शक्ति, मध्यम संपीड़न शक्ति और अच्छा लचीलापन	उच्च संपीड़न शक्ति, कम तन्य शक्ति और औसत झुकने का प्रदर्शन	स्टील वायर बख़्तरबंद बिजली केबलों में उच्च तन्यता ताकत होती है; स्टील टेप बख्तरबंद बिजली केबलों में उत्कृष्ट संपीड़न शक्ति होती है
बिछाने की विधि	ऊर्ध्वाधर, ऊंची बूंद, पानी के नीचे, उपरि, बड़ा विस्तार	प्रत्यक्ष दफन, नाली, सुरंग (कम तन्यता वाला वातावरण)
सुरक्षा का ध्यान	यह तन्य क्षति और प्रभाव के प्रति प्रतिरोधी है, और इसमें नमी और संक्षारण प्रतिरोध अच्छा है	भारी दबाव, तेज वस्तुओं से छेदन और कृंतकों द्वारा काटने के प्रति प्रतिरोधी	YJV32 गतिशील भार के लिए उपयुक्त है, जबकि YJV22 स्थिर भार के लिए उपयुक्त है
प्रक्रिया और लागत	महीन स्टील वायर कवच की प्रक्रिया जटिल है, सामग्री की लागत अधिक है, और कुल कीमत और भी अधिक है	स्टील टेप कवच तकनीक परिपक्व और अपेक्षाकृत कम लागत वाली है	जब बजट सीमित होता है और कोई तन्य मांग नहीं होती है, तो YJV22 को प्राथमिकता दी जाती है
मुड़ी हुई बहिः प्रकोष्ठिका	अपेक्षाकृत छोटा (स्टील वायर स्ट्रैंड के अच्छे लचीलेपन के कारण)	अपेक्षाकृत बड़ा (स्टील टेप रैपिंग में विकृति आने का खतरा होता है)	YJV32 सीमित स्थानों में बिछाने के लिए अधिक अनुकूल है

चयन सुझाव:

1. यदि परिदृश्य में मुख्य रूप से दबाव को झेलना शामिल है (जैसे कि प्रत्यक्ष दफन, भूमिगत उपयोगिता सुरंगें), और कोई महत्वपूर्ण तन्य बल या उच्च ड्रॉप ऊंचाई नहीं है, तो इसकी उच्च लागत-प्रभावशीलता के लिए स्टील टेप कवच (YJV22, CU/XLPE/PVC/STA/PVC) की सिफारिश की जाती है।

2. यदि ऊर्ध्वाधर बिछाने, बड़े स्पैन, पानी के नीचे या उच्च ड्रॉप ऊंचाई शामिल है, और अक्षीय तन्य बल को झेलने की आवश्यकता है, तो दीर्घकालिक परिचालन सुरक्षा सुनिश्चित करने के लिए स्टील वायर कवच (YJV32, CU/XLPE/PVC/SWA/PVC) को प्राथमिकता दी जानी चाहिए।

3. दोनों को मध्यम-वोल्टेज प्रणाली के वोल्टेज स्तर, कंडक्टर क्रॉस-सेक्शन और बिछाने वाले वातावरण की सुरक्षा आवश्यकताओं से मेल खाना चाहिए (संक्षारण प्रतिरोध और लौ मंदता जैसी विशेष आवश्यकताओं को अतिरिक्त रूप से अनुकूलित किया जा सकता है)।
