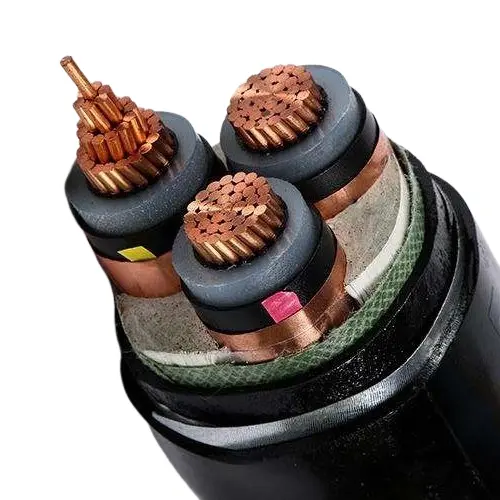

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसटीए एमवी केबल

पेशेवर आपूर्तिकर्ता, बीडा द्वारा पेश किया गया यह एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसटीए एमवी केबल इन्सुलेशन सामग्री के रूप में क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई) का उपयोग करता है, जिसमें उत्कृष्ट विद्युत गुण, गर्मी प्रतिरोध और उम्र बढ़ने का प्रतिरोध होता है। पॉलीविनाइल क्लोराइड (पीवीसी) बाहरी आवरण के साथ मिलकर, यह नमी, रासायनिक संक्षारण और भौतिक घर्षण के खिलाफ सुरक्षा को बढ़ाता है। स्टील टेप कवच परत केबल को उच्च संपीड़न और प्रभाव प्रतिरोध प्रदान करती है, जो इसे सीधे दफन, सुरंगों और पाइपलाइनों जैसे विभिन्न बिछाने वाले वातावरणों के अनुकूल बनाने में सक्षम बनाती है। यह उन स्थापना विधियों के लिए विशेष रूप से उपयुक्त है जिनके लिए अतिरिक्त नाली सुरक्षा की आवश्यकता नहीं होती है और जिन्हें सीधे भूमिगत दफनाया जा सकता है।

वोल्टेज स्तर के संदर्भ में, उत्पाद 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV और 26/35KV जैसे कई सामान्य रूप से उपयोग किए जाने वाले विनिर्देशों को कवर करते हैं, जो विभिन्न मध्यम-वोल्टेज पावर ट्रांसमिशन और वितरण परिदृश्यों की जरूरतों को पूरा कर सकते हैं। केबल संरचना का डिज़ाइन कठोर है, प्रासंगिक राष्ट्रीय मानकों का अनुपालन करता है, और इसमें दीर्घकालिक परिचालन स्थिरता और सुरक्षा मार्जिन अच्छा है।

अनुप्रयोग:

क्रॉस-लिंक्ड पॉलीथीन इंसुलेटेड, पीवीसी शीथेड, स्टील-टेप बख्तरबंद पावर केबल का उपयोग मुख्य रूप से शहरी बिजली वितरण, ग्रामीण पावर ग्रिड, खनन पावर और रेल ट्रांजिट सिस्टम में उनके स्टील टेप संरक्षण के कारण किया जाता है। इनका उपयोग सबस्टेशन, वितरण कैबिनेट, ट्रांसफार्मर और जनरेटर जैसे उपकरणों को जोड़ने के लिए किया जाता है। इस प्रकार की केबल बिजली वितरण नेटवर्क या औद्योगिक प्रतिष्ठानों में बिजली संचरण के लिए उपयुक्त है। इसे सीधे भूमिगत दफनाया जा सकता है या केबल ट्रेंच या केबल ट्रे में स्थापित किया जा सकता है। केबल कुछ दबाव झेल सकती है लेकिन तन्य बल नहीं।

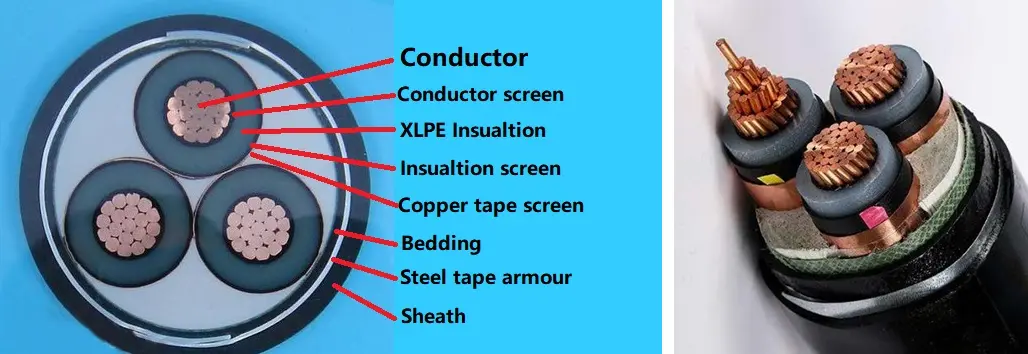

उत्पाद संरचना

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसटीए एमवी केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इंसुलेशन, पीवीसी रैपिंग टेप स्टील-टेप कवच और पीवीसी शीथ से बना है।

कंडक्टर: तांबे या एल्यूमीनियम कंडक्टर, गोल खड़ा या आकार, कक्षा 2 से आईईसी 60228

और जीबी/टी 3956-2008।

इन्सुलेशन: क्रॉस-लिंक्ड पॉलीथीन इन्सुलेशन, इन्सुलेशन मोटाई, सामग्री संपत्ति आईईसी 60502-2 और जीबी/टी 12706.2, जीबी/टी 12706.3 के अनुसार होगी।

कंडक्टर परिरक्षण: कंडक्टर परिरक्षण को बाहर निकाले गए अर्ध-प्रवाहकीय गैर-धातु सामग्री से बनाया जाना चाहिए, और बाहर निकाले गए अर्ध-प्रवाहकीय सामग्री को इन्सुलेशन से कसकर बांधा जाना चाहिए।

इन्सुलेशन ढाल: इन्सुलेशन ढाल एक गैर-धातु अर्ध-प्रवाहकीय परत और एक धातु परत के संयोजन से बना होना चाहिए। एक गैर-धातु अर्ध-प्रवाहकीय परत जो इन्सुलेशन कोर से कसकर बंधी होती है या छीली जा सकती है, उसे सीधे प्रत्येक इंसुलेटेड कोर पर निकाला जाना चाहिए। फिर, एक धातु परिरक्षण परत को गैर-धातु अर्ध-प्रवाहकीय परत के चारों ओर लपेटा जाना चाहिए। इसे IEC 60502-2, GB/T 12706.2, और GB/T 12706.3 के प्रावधानों का अनुपालन करना चाहिए।

आंतरिक आवरण: आंतरिक आवरण बाहर निकाले जाएंगे। सामग्री केबल के ऑपरेटिंग तापमान के लिए उपयुक्त होगी और इन्सुलेट सामग्री के साथ संगत होगी।

स्टील-टेप कवच: मल्टीकोर केबलों में, कवच को डबल स्टील टेप के अनुपालन वाले आंतरिक आवरण पर लगाया जाएगा। ए.सी. पर उपयोग के लिए सिंगल-कोर केबल। सिस्टम में गैर-चुंबकीय स्टील टेप शामिल होगा।

बाहरी म्यान: पीवीसी म्यान, म्यान की मोटाई, सामग्री संपत्ति आईईसी 60502.2 और जीबी/टी 12706 के अनुसार होगी।

फ्लेम-रिटार्डेंट केबल: फ्लेम-रिटार्डेंट पीवीसी बाहरी आवरण सामग्री का उपयोग किया जाएगा। ज्वाला मंदक ग्रेड को तीन श्रेणियों में वर्गीकृत किया जा सकता है: बंच ए, बी, और सी।

प्रदर्शन पैरामीटर

रेटेड वोल्टेज: 3.6/6 केवी से 18/30 केवी; 26/35 के.वी

परीक्षण वोल्टेज: बिजली आवृत्ति परीक्षण वोल्टेज 3.5U0 होना चाहिए, और परीक्षण बिना किसी रुकावट के 5 मिनट तक चलना चाहिए।

कंडक्टर का अधिकतम ऑपरेटिंग तापमान: 90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन मोटाई：

केबल परीक्षण

नियमित केबल परीक्षणों में शामिल हैं: 1) कंडक्टर डीसी प्रतिरोध परीक्षण, जीबी/टी 3956-2008 और आईईसी 60228 की आवश्यकताओं का अनुपालन करने के लिए 20ºC पर डीसी प्रतिरोध की आवश्यकता होती है; 2) एसी वोल्टेज परीक्षण, 3.5यू0 वोल्टेज पर 5 मिनट तक लगातार, कोई ब्रेकडाउन नहीं होना चाहिए; 3) जीबी/टी 3048.12 के अनुसार आयोजित आंशिक डिस्चार्ज परीक्षण, 1.73U0 वोल्टेज पर 10pC से अधिक का कोई भी पता लगाने योग्य डिस्चार्ज उत्पन्न नहीं होना चाहिए, और परीक्षण संवेदनशीलता 10pC या इससे अधिक तक पहुंचनी चाहिए।

नमूना परीक्षणों में मुख्य रूप से शामिल हैं: 1) कंडक्टर संरचना निरीक्षण, जो जीबी/टी 3956-2008 और आईईसी 60228 की आवश्यकताओं का अनुपालन करेगा; 2) इन्सुलेशन, आंतरिक अस्तर, स्टील टेप कवच और शीथ के संरचनात्मक आयाम आईईसी 60502.2, जीबी/टी 12706.2-2020 और जीबी/टी 12706.3-2020 की आवश्यकताओं को पूरा करेंगे; 3) थर्मल बढ़ाव परीक्षण, जो जीबी/टी 2951.21-2008 और आईईसी 60811-2-1 के अध्याय 9 के अनुसार किया जाएगा, और परिणाम संबंधित मानकों का अनुपालन करेंगे।

प्रकार परीक्षण में निम्नलिखित शामिल हैं: इन्सुलेशन और शीथ के यांत्रिक और भौतिक गुणों और विद्युत गुणों को आईईसी 60502.2, जीबी/टी 12706.2-2020 और जीबी/टी 12706.3-2020 की आवश्यकताओं को पूरा करना चाहिए; सिंगल-केबल बर्निंग टेस्ट को GB/T 19666-2019 और IEC 60332 के प्रावधानों का पालन करना चाहिए; बंडल ज्वाला मंदक परीक्षण को GB/T 19666-2019 और IEC 60332 की आवश्यकताओं को भी पूरा करना चाहिए।

उत्पाद स्थापना शर्तें:

केबल स्थापना के दौरान परिवेश का तापमान

क्रॉस-लिंक्ड एथिलीन इन्सुलेशन और पीवीसी शीथ वाले बिजली केबलों के लिए, स्थापना के दौरान परिवेश का तापमान 0 डिग्री सेल्सियस से कम नहीं होना चाहिए।

केबल स्थापना के दौरान न्यूनतम झुकने वाला त्रिज्या

पैकेजिंग एवं डिलिवरी

पैकेजिंग विवरण:

यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.

बंदरगाह: तियानजिन बंदरगाह

डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
