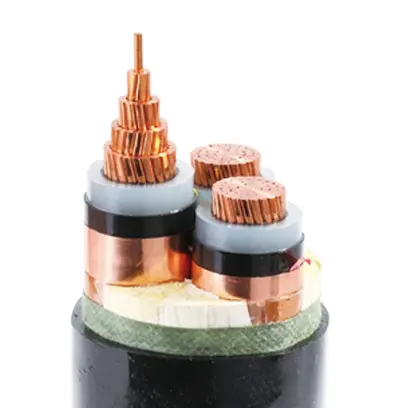

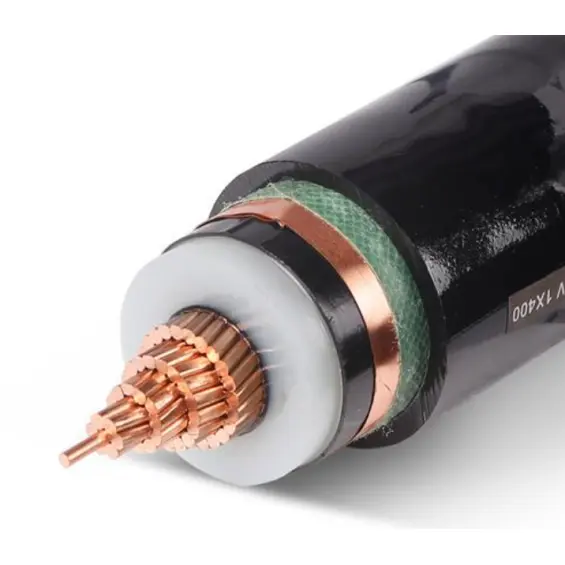

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड नॉन-आर्मर्ड एमवी केबल

टियांजिन बीडा एक चीन एक्सएलपीई इंसुलेटेड पीवीसी शीथेड नॉन-आर्मर्ड एमवी केबल निर्माता और आपूर्तिकर्ता है। इन केबलों का व्यापक रूप से बिजली प्रणालियों में उपयोग किया जाता है। यह शहरी बिजली ग्रिडों, औद्योगिक और खनन उद्यमों और ऊंची इमारतों की "पावर धमनी" के रूप में कार्य करता है, और यह सबस्टेशनों से विभिन्न बिजली टर्मिनलों तक 10,35 केवी उच्च-वोल्टेज बिजली संचारित कर सकता है।

मध्यम वोल्टेज केबलों का चयन

1. वोल्टेज स्तर के अनुसार चयन करें, आमतौर पर इस्तेमाल किया जाने वाला केबल स्तर 3.6/6 केवी, 6/10 केवी, 8.7/15 केवी, 12/20 केवी, 18/30 केवी, 26/35 केवी है।

2. उपकरण की शक्ति या संचरित वर्तमान के अनुसार चयन करें, उपकरण की शक्ति के अनुसार उपकरण को उपयोग करने के लिए आवश्यक वर्तमान की गणना करें, और फिर केबल एम्पेसिटी तालिका के अनुसार चयन करें। इसके अलावा, केबल की लंबाई का उपयोग करके केबल के वोल्टेज ड्रॉप की गणना करना आवश्यक है, और वोल्टेज ड्रॉप 5% से अधिक नहीं हो सकता है।

उत्पाद संरचना

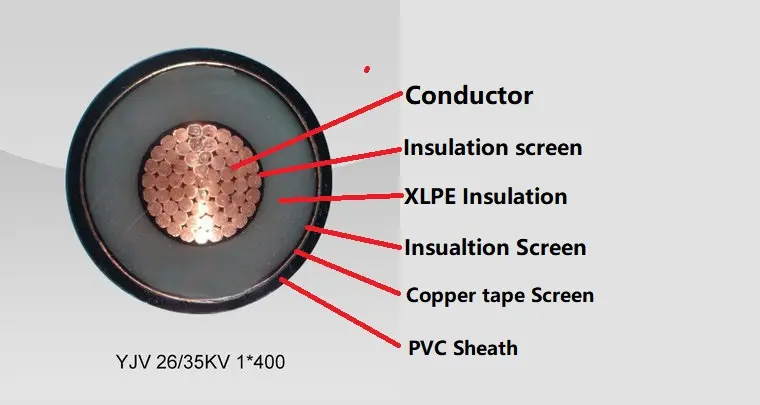

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड गैर-बख्तरबंद एमवी केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इन्सुलेशन, पीवीसी रैपिंग टेप स्टील-टेप कवच और पीवीसी शीथ से बना है।

कंडक्टर: तांबे या एल्यूमीनियम कंडक्टर, गोल खड़ा या आकार, कक्षा 2 से आईईसी 60228

और जीबी/टी 3956-2008।

इन्सुलेशन: XLPE इंसुलेटेड, इन्सुलेशन मोटाई, सामग्री संपत्ति IEC 60502-2 और GB/T 12706.2, GB/T 12706.3 के अनुसार होगी।

कंडक्टर ढाल: कंडक्टर ढाल निकाली गई अर्धचालक गैर-धातु सामग्री से बनी होगी, और निकाली गई अर्धचालक सामग्री इन्सुलेशन के साथ निकटता से जुड़ी होगी।

इन्सुलेशन शील्ड: इन्सुलेशन शील्ड गैर-धातु अर्धचालक परत और धातु परत से बना होगा। प्रत्येक इंसुलेटेड वायर कोर को गैर-धातु अर्धचालक परत के साथ सीधे बाहर निकाला जाएगा और इंसुलेटेड वायर कोर या छीलने योग्य के साथ कसकर जोड़ा जाएगा। फिर, धातु ढाल परत को गैर-धातु अर्धचालक परत के बाहर ओवरलैप किया जाएगा, और आईईसी 60502-2, जीबी/टी 12706.2 और जीबी/टी 12706.3 की आवश्यकताओं को पूरा किया जाएगा।

बाहरी आवरण: पीवीसी आवरण आवरण की मोटाई, सामग्री संपत्ति आईईसी 60502.2 और जीबी/टी 12706 के अनुसार होगी।

फ्लेम-रिटार्डेंट केबल: फ्लेम-रिटार्डेंट पीवीसी बाहरी आवरण सामग्री का उपयोग किया जाएगा। ज्वाला मंदक ग्रेड को तीन श्रेणियों में वर्गीकृत किया जा सकता है: बंच ए, बी, और सी।

प्रदर्शन पैरामीटर

रेटेड वोल्टेज: 3.6/6 केवी से 18/30 केवी; 26/35 के.वी

परीक्षण वोल्टेज: पावर फ़्रीक्वेंसी परीक्षण वोल्टेज 3.5U0 होगा, और परीक्षण बिना ब्रेकडाउन के 5 मिनट तक आयोजित किया जाएगा।

कंडक्टर का अधिकतम ऑपरेटिंग तापमान: 90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन मोटाई:

केबल व्यापक परीक्षण, गुणवत्ता आश्वासन चिंता मुक्त!

नियमित परीक्षण में, कंडक्टर डीसी प्रतिरोध, एसी वोल्टेज और आंशिक डिस्चार्ज उत्कृष्ट प्रदर्शन सुनिश्चित करने के लिए राष्ट्रीय मानकों और आईईसी मानकों के अनुरूप हैं। नमूना परीक्षण में, कंडक्टर संरचना, इन्सुलेशन शीथ आकार और थर्मल बढ़ाव मानक तक हैं, और गुणवत्ता विश्वसनीय है। टाइप परीक्षण अधिक व्यापक है, जो आपके केबल सुरक्षा एस्कॉर्ट के लिए जीबी/टी और आईईसी मानकों के अनुरूप इन्सुलेशन शीथ, विद्युत गुणों और एकल और बंडल लौ रिटार्डेंट परीक्षणों के यांत्रिक और भौतिक गुणों को कवर करता है!

उत्पाद स्थापना शर्तें:

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड गैर-बख्तरबंद एमवी केबल, स्थापना परिवेश का तापमान 0º से कम नहीं होना चाहिए।

स्थापना के समय केबल का न्यूनतम मोड़ त्रिज्या

सुरक्षित, अधिक कुशल विद्युत पारेषण के लिए अभी खरीदें

क्रॉस-लिंक्ड पॉलीथीन इंसुलेटेड पीवीसी शीथेड अनआर्मर्ड पावर केबल का चुनाव न केवल उच्च गुणवत्ता के प्रति प्रतिबद्धता है, बल्कि दीर्घकालिक स्थिर संचालन की गारंटी भी है। इस केबल की स्थायित्व, कम रखरखाव लागत और उच्च ट्रांसमिशन दक्षता उद्यमों के लिए काफी लागत बचत ला सकती है और बिजली प्रणाली की समग्र दक्षता में काफी सुधार कर सकती है। केबल का लंबे समय तक उपयोग बिजली की विफलता के कारण होने वाले रखरखाव और प्रतिस्थापन लागत को काफी कम कर सकता है, इस प्रकार उद्यमों के लिए निवेश पर उच्च रिटर्न प्रदान करता है।
