अपने निर्माता और आपूर्तिकर्ता के रूप में टियांजिन बीडा को चुनें, विश्वसनीय आरटीटीजेड अग्निरोधी नालीदार कॉपर केबल समाधान चुनें। हम फ़ैक्टरी प्रत्यक्ष कीमतों की पेशकश कर सकते हैं।
|
केबल मॉडल |
लागू परिदृश्य |
अनुप्रयोग परिदृश्य |
|
आरटीटीजेड |
0.6/1kV और उससे कम का रेटेड वोल्टेज, उच्च अग्नि सुरक्षा आवश्यकताओं वाले स्थानों में बिजली पारेषण और वितरण के लिए उपयुक्त, विशेष रूप से अग्निशमन और आपातकालीन बिजली आपूर्ति लाइनों के लिए |
ऊंची इमारतें, अस्पताल, सबवे, सुरंगें, डेटा सेंटर, शॉपिंग मॉल, प्रदर्शनी हॉल, गैरेज, मनोरंजन स्थल, रासायनिक उद्योग, धातु विज्ञान, और अन्य उच्च तापमान/ज्वलनशील और विस्फोटक स्थान |
|
WD-RTTYZ |
आरटीटीजेड के समान, कार्मिक-सघन संलग्न स्थानों के लिए कम धुआं, हलोजन मुक्त और लौ-मंदक आवश्यकताओं को पूरा करना भी आवश्यक है। |
धुएँ की विषाक्तता और प्रकाश संचरण के लिए सख्त आवश्यकताओं वाले क्षेत्र, जैसे सबवे, परमाणु ऊर्जा संयंत्र, स्कूल, अस्पताल, खाद्य कारखाने, ऊँची आवासीय इमारतें और बड़े परिसर |

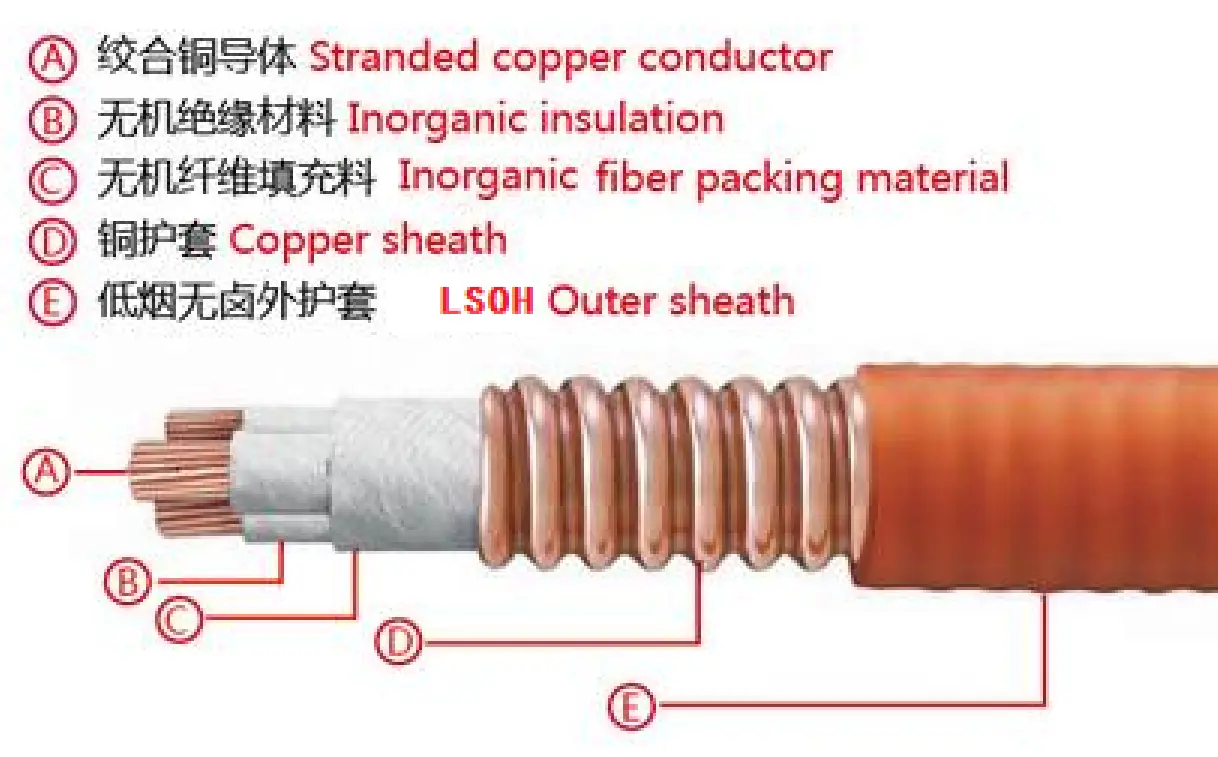

केबल निर्माण और तकनीकी आवश्यकताएँ
कंडक्टर: पहले या दूसरे प्रकार के एनील्ड कॉपर कंडक्टर को अपनाएं।
खनिज इन्सुलेशन परत: यह आग प्रतिरोधी अभ्रक टेप या समान कार्यों वाले अन्य खनिज इन्सुलेशन टेप को लपेटकर बनाई जाती है।
केबल असेंबली और सुरक्षात्मक परत: केबल कोर कसकर लौ मंदक और अग्निरोधी गुणों वाली सामग्रियों से भरे होते हैं, और सुरक्षात्मक परत चारों ओर लपेटे गए उपयुक्त लौ मंदक और आग प्रतिरोधी टेप से बनी होती है।
कॉपर मेटल शीथ: यह कॉपर स्ट्रिप आर्गन आर्क वेल्डिंग तकनीक और नालीदार का उपयोग करके निर्मित किया जाता है।
शीथ परत: यह हैलोजन-मुक्त, कम धुआं, ज्वाला-मंदक पॉलीओलेफ़िन शीथिंग सामग्री से बनी है। आम तौर पर, यह नारंगी या कीनू होता है, लेकिन आवश्यकता के अनुसार काले रंग का चयन किया जा सकता है।
RTTZ अग्निरोधी नालीदार कॉपर केबल रेटेड वोल्टेज 0.6/1kV है। परीक्षण वोल्टेज को 3.5kV पर सेट किया गया है, और इस अवधि के दौरान बिना किसी ब्रेकडाउन के वोल्टेज को 5 मिनट तक लगातार लागू किया जाता है। केबल कंडक्टर का अधिकतम स्वीकार्य दीर्घकालिक ऑपरेटिंग तापमान 90℃ है।
केबल बिछाते समय परिवेश का तापमान 0℃ से कम नहीं होना चाहिए। न्यूनतम झुकने वाला त्रिज्या केबल के बाहरी व्यास का 12 गुना है। खनिज इन्सुलेशन परत को आग प्रतिरोधी अभ्रक टेप की कई परतों का उपयोग करके सावधानीपूर्वक तैयार किया गया है।
20ºC पर, कंडक्टर प्रतिरोध को GB/T 3956 और IEC 60228 में टाइप 1 या टाइप 2 एनील्ड कॉपर कंडक्टर के लिए निर्दिष्ट मानकों का सख्ती से पालन करना चाहिए। परिवेश के तापमान पर, केबल का इन्सुलेशन प्रतिरोध 100 MΩ·km से कम नहीं होना चाहिए।
अग्नि प्रतिरोध परीक्षण के संदर्भ में, यह पूरी तरह से जीबी/टी 34926 की मानक आवश्यकताओं को पूरा करता है। विशिष्ट परीक्षण विधि इस प्रकार है:
सबसे पहले, बीएस 6387 मानक के अनुसार सी, डब्ल्यू, जेड परीक्षण आयोजित करें;
दूसरे, परीक्षण बीएस 8491 के प्रावधानों के अनुसार आयोजित किया जाएगा;
तीसरा, जीबी/टी 19216.21 के अनुसार अग्नि प्रतिरोध परीक्षण करें, तापमान 950~1000℃ पर नियंत्रित, 180 मिनट की अग्नि जोखिम अवधि और 15 मिनट की शीतलन अवधि के साथ। इस अवधि के दौरान, केबल में शॉर्ट सर्किट या ओपन सर्किट नहीं होना चाहिए।
उत्पाद कोड
मीका टेप मिनरल इंसुलेटेड नालीदार कॉपर शीथेड केबल………आर
पॉलीओलेफ़िन बाहरी आवरण………………Y
कॉपर कंडक्टर .................................. टी
हलोजन मुक्त और कम धुआं ………………WD (वैकल्पिक)
तांबे की म्यान .................................. टी
ज्वाला मंदक ग्रेड ए/बी/सी... जेडए/बी/सी
अभ्रक टेप ..................................................................................................Z
रेटेड वोल्टेज ………………0.6/1
|
कोर गिनती |
1 |
2 |
3 |
4 |
5 |
3+1、3+2 |
4+1 |
|
क्रॉस-सेक्शन मिमी2 |
25~630 |
1.5~300 |
1.5~240 |
1.5～185 |
1.5~150 |
4～185 |
4～150 |
बिछाने की विधि: इसे सुरंगों, केबल खाइयों, ट्रे, गर्तों और शाफ्टों में बिछाया जा सकता है, जो उजागर और छिपी दोनों तरह की बिछाने का समर्थन करता है। सिंगल-कोर केबलों के लिए, भंवर धारा हानि से बचने के लिए निर्धारण के लिए चुंबकीय प्रवाहकीय सामग्री (जैसे लोहे के तार) का उपयोग करना निषिद्ध है।
झुकना और फैलाना: निर्माता के विनिर्देशों के अनुसार झुकने की त्रिज्या को नियंत्रित करें। क्षैतिज हैंगर स्पैन के लिए संदर्भ: बाहरी व्यास ≤20 मिमी के लिए, स्पैन 400 मिमी है; >20 मिमी वालों के लिए, अवधि 800 मिमी है। ऊर्ध्वाधर समर्थन अवधि के लिए: बाहरी व्यास ≤20 मिमी के लिए, अवधि 1500 मिमी है; >20 मिमी वालों के लिए, अवधि 1000 मिमी है।
खोलना और स्थिरीकरण: मुड़ने से बचाने के लिए केबल रील पर अंकित दिशा के अनुसार केबल को खोलें; केबल ट्रे के भीतर निर्धारण अवधि के लिए उपरोक्त आवश्यकताओं का संदर्भ लें।
टर्मिनल निर्माण: अंतिम कंडक्टर से लगभग 300 मिमी इन्सुलेशन हटाएं, तार की नाक को दबाएं, और तांबे की म्यान और कंडक्टर के साथ-साथ कंडक्टरों के बीच इन्सुलेशन प्रतिरोध का परीक्षण करने के लिए एक मेगाहोमीटर का उपयोग करें। यह सुनिश्चित करने के बाद कि इन्सुलेशन प्रतिरोध संतोषजनक है, सीलिंग के लिए गर्मी-सिकुड़ने योग्य आस्तीन लागू करें।
इंटरमीडिएट कनेक्टर: केबल बॉडी के अनुरूप अग्नि प्रतिरोध रेटिंग वाले तैयार कनेक्टर का उपयोग करना पसंद किया जाता है। ऑन-साइट स्थापना के दौरान, दोष बिंदुओं को कम करने के लिए सीलिंग और इन्सुलेशन सुनिश्चित करना आवश्यक है।
तापमान नियंत्रण: सामान्य ऑपरेशन के दौरान, कंडक्टर का तापमान 90℃ से अधिक नहीं होना चाहिए। जब कंडक्टर छूने योग्य नहीं होता है और ज्वलनशील पदार्थों के संपर्क में नहीं आता है, तो म्यान का तापमान 105℃ तक बढ़ाया जा सकता है।
इन्सुलेशन परीक्षण: नमी या क्षति न हो यह सुनिश्चित करने के लिए इन्सुलेशन प्रतिरोध का परीक्षण करने के लिए नियमित रूप से बर्गर का उपयोग करें; सुरक्षा सुनिश्चित करने के लिए तांबे के म्यान को विश्वसनीय रूप से ग्राउंड किया जाना चाहिए।
नुकसान की रोकथाम और सुरक्षा: तेज वस्तुओं से म्यान को खरोंचने से बचें, और यांत्रिक क्षति को रोकने के लिए दीवारों/फर्श स्लैब से गुजरते समय सुरक्षात्मक आस्तीन जोड़ें।
पैकेजिंग विवरण:
यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.
बंदरगाह: तियानजिन बंदरगाह
डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
