BBTRZ लचीली आग प्रतिरोधी केबल

आवेदन का दायरा：

बीबीटीआरजेड लचीले आग प्रतिरोधी केबलों का उपयोग सबस्टेशन (या मुख्य वितरण कक्ष) से ​​अग्नि सुरक्षा प्रणाली, या विशेष और कक्षा I स्थानों में मुख्य बिजली आपूर्ति लाइन के रूप में किया जाता है। इन्हें क्लास ए आग प्रतिरोधी केबल के रूप में या 90 डिग्री सेल्सियस कम धुआं, हलोजन मुक्त लौ-मंदक केबल के दीर्घकालिक उपयोग के प्रतिस्थापन के रूप में उपयोग करने की आवश्यकता होती है। इन केबलों का उपयोग फिक्स्ड इंस्टॉलेशन अनुप्रयोगों में किया जाता है।

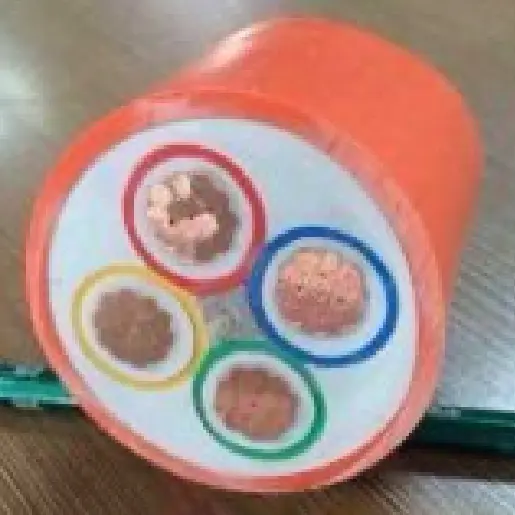

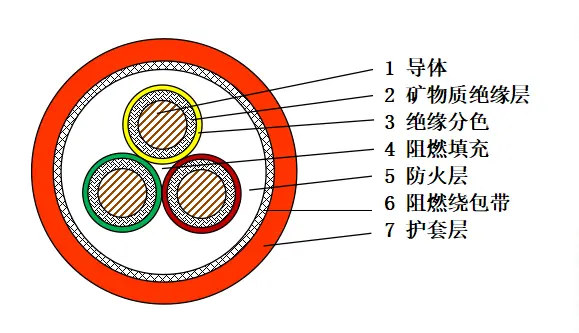

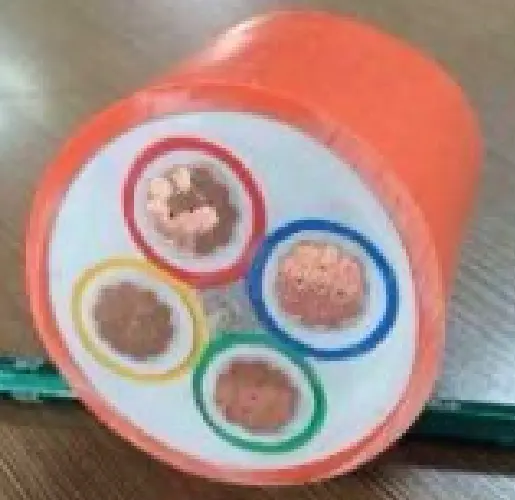

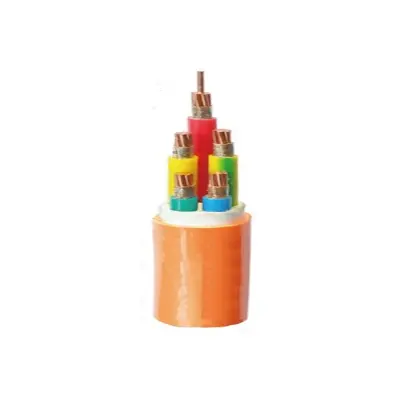

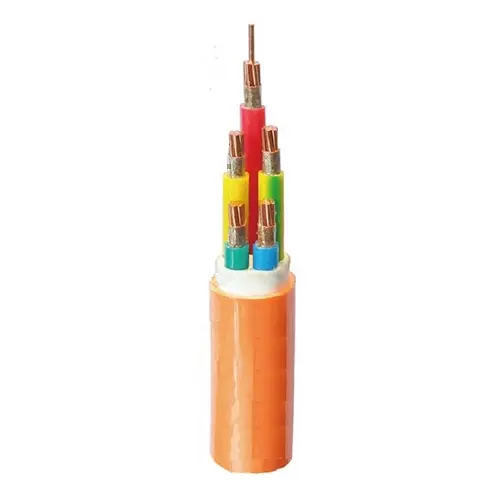

उत्पाद संरचना

केबल संरचना का डिज़ाइन सावधानीपूर्वक और पेशेवर है। कंडक्टर भाग पहले या दूसरे प्रकार के एनील्ड तांबे के कंडक्टर का उपयोग करता है, जो विभिन्न परिदृश्यों की बिजली पारेषण आवश्यकताओं को पूरा करते हुए उत्कृष्ट चालकता और लचीलेपन का दावा करता है।

खनिज इन्सुलेशन परत लपेटे हुए आग प्रतिरोधी अभ्रक टेप का उपयोग करती है, जो अपने अद्वितीय भौतिक गुणों के कारण, उच्च तापमान या आग की लपटों की स्थिति में आग के प्रसार को प्रभावी ढंग से रोक सकती है, जिससे केबल के लिए विश्वसनीय अग्नि सुरक्षा प्रदान की जा सकती है।

रंग-कोडित इन्सुलेशन परत रंग कोडिंग के विभिन्न तरीकों के साथ क्रॉस-लिंक्ड पॉलीथीन इन्सुलेशन सामग्री का उपयोग करती है। इन्सुलेशन कलरेंट जोड़ा जा सकता है, या रंगीन टेप, रंगीन यार्न इत्यादि का उपयोग किया जा सकता है, जिससे केबल स्थापना और रखरखाव के दौरान सर्किट की त्वरित और सटीक पहचान की सुविधा मिलती है।

केबल भरने की प्रक्रिया में, ज्वाला प्रसार को दबाने के लिए केंद्र में ज्वाला-मंदक भरने वाली सामग्री का उपयोग किया जाता है। इस बीच, कसकर भरने और संरचनात्मक स्थिरता सुनिश्चित करने के लिए भरने वाली सामग्री को बांधने के लिए रैपिंग टेप का उपयोग किया जा सकता है।

आग प्रतिरोधी परत में खनिज और रैपिंग टेप होते हैं। सबसे पहले, खनिज सामग्री की एक परत, जिसमें अग्नि प्रतिरोध, अग्नि सहनशक्ति, उच्च तापमान प्रतिरोध और थर्मल इन्सुलेशन जैसे फायदे होते हैं, को अग्नि अवरोध का निर्माण करने के लिए केबल कोर पर निकाला जाता है। आग प्रतिरोधी प्रभाव को बढ़ाने और अत्यधिक वातावरण में केबल के सुरक्षित संचालन को सुनिश्चित करने के लिए बाहरी परत को इसके चारों ओर लपेटे गए लौ-मंदक टेप द्वारा संरक्षित किया जाता है।

शीथ हैलोजन-मुक्त, कम धुआं, ज्वाला-मंदक पॉलीओलेफ़िन शीथिंग सामग्री से बना है, जो उत्कृष्ट ज्वाला मंदक गुणों को प्रदर्शित करता है और दहन के दौरान कोई हानिकारक धुआं पैदा नहीं करता है, इस प्रकार कर्मियों और पर्यावरण को होने वाले नुकसान को कम करता है। आवरण आमतौर पर नारंगी या कीनू रंग का होता है, जो देखने में आकर्षक होता है और पहचानने में आसान होता है। विभिन्न उपयोग परिदृश्यों की आवश्यकताओं को पूरा करने के लिए अनुरोध पर इसे काले रंग में भी रंगा जा सकता है।

प्रदर्शन पैरामीटर

इस BBTRZ लचीले आग प्रतिरोधी केबल का रेटेड वोल्टेज 0.6/1kV है। परीक्षण चरण के दौरान, 5 मिनट के लिए 3.5kV का परीक्षण वोल्टेज लागू किया गया था, और कोई ब्रेकडाउन नहीं हुआ। केबल कंडक्टर की दीर्घकालिक स्वीकार्य ऑपरेटिंग तापमान सीमा 90℃ है। केबल बिछाते समय परिवेश का तापमान 0℃ से कम नहीं होना चाहिए। न्यूनतम झुकने की त्रिज्या केबल के बाहरी व्यास (12*OD) का 12 गुना है। खनिज इन्सुलेशन परत आग प्रतिरोधी गुणों वाले अभ्रक टेप की कई परतों से बनी होती है।

अग्नि प्रतिरोध के संदर्भ में, यह केबल 180 मिनट तक की दहन अवधि के साथ कॉर्पोरेट मानकों और आईईसी 60331-1 दोनों की आवश्यकताओं को पूरा करती है। 20ºC पर कंडक्टर प्रतिरोध के संबंध में, इसे GB/T 3956 और IEC 60228 में उल्लिखित टाइप 1 या टाइप 2 एनील्ड तांबे के कंडक्टरों के लिए विनिर्देशों का पालन करना होगा। इन्सुलेशन प्रतिरोध के लिए, केबल का इन्सुलेशन प्रतिरोध परिवेश के तापमान पर 100 MΩ·km से कम नहीं होना चाहिए।

इसके अलावा, तैयार केबल को जीबी/टी 19216.21 के प्रावधानों का पालन करते हुए परीक्षण विधि के साथ अग्नि प्रतिरोध परीक्षण से गुजरना होगा। अग्नि प्रदर्शन के लिए तापमान 950~1000℃ पर सेट किया गया है, जिसकी अवधि 180 मिनट है, इसके बाद 15 मिनट की शीतलन अवधि है। इस अवधि के दौरान, केबल में शॉर्ट सर्किट या ओपन सर्किट नहीं होना चाहिए।

सामान्य केबल विशिष्टताएँ

मिनरल इंसुलेटेड केबल बीटीटीजेड की तुलना में लचीली आग प्रतिरोधी केबल बीबीटीआरजेड के फायदे और नुकसान:

लाभ:

केबल इन्सुलेशन में नमी अवशोषण का खतरा नहीं होता है और इसमें स्थिर इन्सुलेशन प्रदर्शन होता है।

निश्चित लंबाई में एकाधिक कोर का उत्पादन किया जा सकता है, जिससे केबलों में मध्यवर्ती कनेक्टरों की संख्या कम हो जाती है।

संरचना लचीली है, जिससे केबल झुकने में सुविधा होती है और बिछाने में कठिनाई कम होती है।

केबलों का उपयोग समर्पित समाप्ति के बिना किया जा सकता है, जिससे सहायक उपकरण की लागत कम हो जाती है।

नुकसान: आग प्रतिरोध थोड़ा कम है और बीएस 8491 की आवश्यकताओं को पूरा नहीं कर सकता है।

अधिकतम ऑपरेटिंग तापमान 90℃ है, जो BTTZ के 250℃ तक नहीं पहुंचता है

दहन प्रदर्शन का उच्चतम स्तर कक्षा बी1 की आवश्यकताओं को पूरा कर सकता है, लेकिन कक्षा ए की आवश्यकताओं को पूरा नहीं कर सकता है।

अनुप्रयोग परिदृश्य：

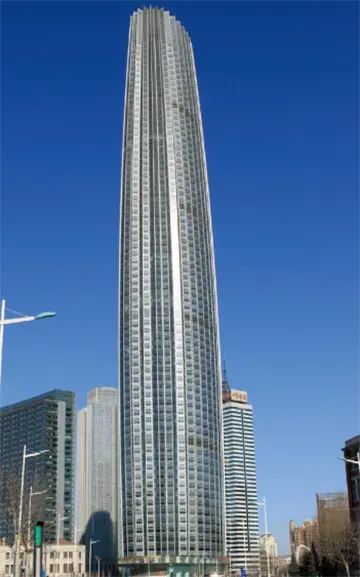

उच्च गगनचुंबी भवन

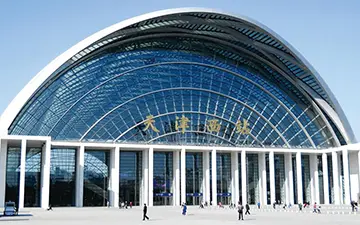

रेलवे स्टेशन

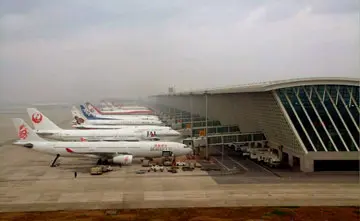

हवाई अड्डे का टर्मिनल

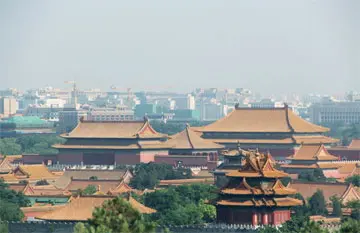

ऐतिहासिक रुचि और प्राकृतिक सौंदर्य के स्थान

पैकेजिंग एवं डिलिवरी

पैकेजिंग विवरण:

यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.

बंदरगाह: तियानजिन बंदरगाह

डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
