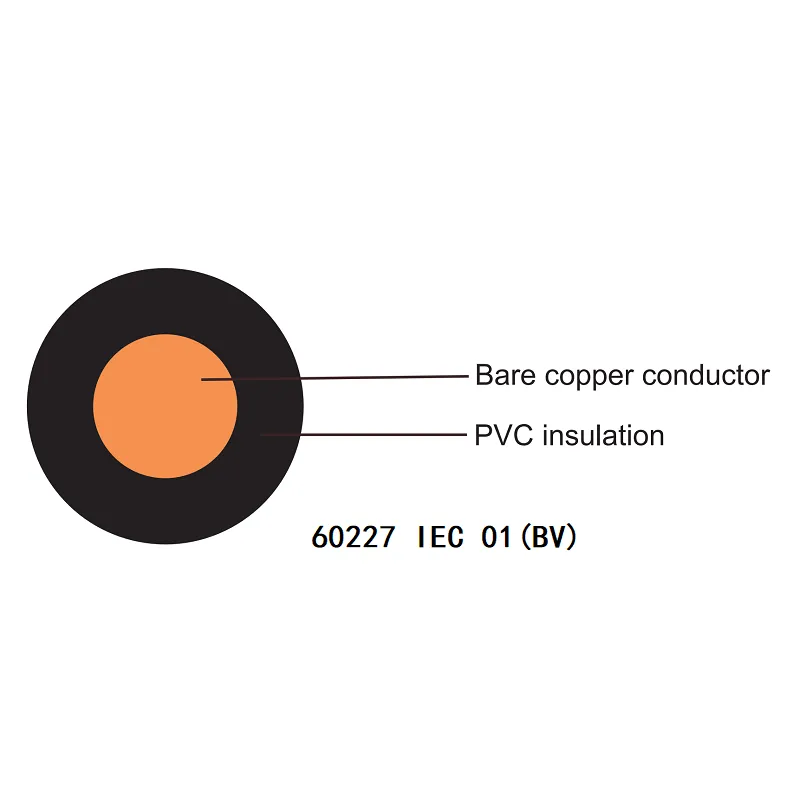

बीडा आईईसी 60227 सिंगल कोर पीवीसी केबल में टी1आर कॉपर कंडक्टर और सीसा रहित पीवीसी इन्सुलेशन परत होती है, जो आईईसी मानक, जीबी मानक, ब्रिटिश मानक आदि के अनुरूप है। केबल सीई प्रमाणित है और इसमें उत्कृष्ट विद्युत और यांत्रिक भौतिक गुण हैं। ग्राहकों की आवश्यकताओं के आधार पर, इन केबलों को IEC 60332-1 एकल ऊर्ध्वाधर लौ प्रसार परीक्षण या IEC 60332-3 बंडल (श्रेणी ए, बी, सी, डी) लौ प्रसार परीक्षण के अधीन किया जाता है।
|
प्रकार |
कंडक्टर |
इन्सुलेशन |
विद्युत विशेषता |
|||
|
नाममात्र क्षेत्र |
कंडक्टर की संरचना |
इन्सुलेशन मोटाई |
कुल मिलाकर व्यास |
20 ℃ अधिकतम पर कंडक्टर प्रतिरोध |
||
|
(मिमी) |
||||||
|
मिमी |
संख्या/मिमी |
मिमी |
मिन |
अधिकतम |
Ω／किमी |
|
|
60227IEC05 60227IEC05(बीवी) |
0.5 |
1/0.80 |
0.6 |
1.9 |
2.3 |
39.0 |
|
0.75 |
1/0.97 |
0.6 |
2.1 |
2.5 |
26.0 |
|
|
1 |
1/1.13 |
0.6 |
2.2 |
2.7 |
19.50 |
|
|
60227IEC06 60227IEC06(आरवी) |
0.5 |
16/0.20 |
0.6 |
2.1 |
2.5 |
39.00 |
|
0.75 |
24/0.20 |
0.6 |
2.2 |
2.7 |
26.00 |
|
|
1 |
32/0.20 |
0.6 |
2.4 |
2.8 |
19.50 |
|
|
प्रकार |
कंडक्टर |
इन्सुलेशन कंडक्टर |
विद्युत विशेषता |
|||
|
नाममात्र क्षेत्र |
कंडक्टर की संरचना |
इन्सुलेशन मोटाई |
कुल मिलाकर व्यास |
20 ℃ अधिकतम पर कंडक्टर प्रतिरोध |
||
|
(मिमी) |
||||||
|
मिमी |
संख्या/मिमी |
मिमी |
मिन |
अधिकतम |
Ω／किमी |
|
|
60227IEC01 60227IEC01(बीवी) |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
|
2.5 |
7/0.67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0.84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
60227IEC02 60227IEC02(आरवी) |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0.24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0.29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0.29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0.40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0.40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0.40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0.40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0.40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0.51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0.51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0.51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0.51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0.51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0.51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|
|
प्रकार |
कंडक्टर |
इन्सुलेशन कंडक्टर |
विद्युत विशेषता |
|||
|
नाममात्र क्षेत्र |
कंडक्टर की संरचना |
इन्सुलेशन मोटाई |
कुल मिलाकर व्यास |
20 ℃ अधिकतम पर कंडक्टर प्रतिरोध |
||
|
(मिमी) |
||||||
|
मिमी |
संख्या/मिमी |
मिमी |
मिन |
अधिकतम |
Ω／किमी |
|
|
बी.वी.आर. |
2.5 |
19/0.40 |
0.8 |
- |
4.1 |
7.41 |
|
4 |
19/0.51 |
0.8 |
- |
4.8 |
4.61 |
|
|
6 |
19/0.63 |
0.8 |
- |
5.3 |
3.08 |
|
|
10 |
49/0.51 |
1.0 |
- |
7.3 |
1.83 |
|
|
16 |
49/0.63 |
1.0 |
- |
8.6 |
1.15 |
|
|
25 |
117/0.51 |
1.2 |
- |
10.2 |
0.727 |
|
|
35 |
163/0.51 |
1.2 |
- |
11.7 |
0.524 |
|
|
50 |
147/0.63 |
1.4 |
- |
13.9 |
0.387 |
|
|
70 |
209/0.63 |
1.4 |
- |
16 |
0.268 |
|
|
95 |
294/0.63 |
1.6 |
- |
18.2 |
0.193 |
|
|
120 |
369/0.63 |
1.6 |
- |
20.2 |
0.153 |
|
|
150 |
456/0.63 |
1.8 |
- |
22.5 |
0.124 |
|
|
185 |
570/0.63 |
2.0 |
- |
24.9 |
0.0991 |
|
450/750V：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 02、60227 IEC 02（RV）、BVR
300/500V: 60227 IEC 05,60227 IEC 05(BV), 60227 IEC 06,60227 IEC 06(RV)
परीक्षण वोल्टेज:
2500V：60227 IEC 01、60227 IEC 01）BV）、60227 IEC 02、60227 IEC 02（RV）、BVR
2000V: 60227 IEC 05, 60227 IEC 05 (BV), 60227 IEC 06, 60227 IEC 06 (RV)
ऑपरेटिंग तापमान: -5°C से +70°C
झुकने की त्रिज्या:
12.5 x Ø：60227 आईईसी 02、60227 आईईसी 02（आरवी）、60227 आईईसी 06、60227 आईईसी 06（आरवी）、बीवीआर
15 x Ø：60227 आईईसी 01、60227 आईईसी 01(बीवी)、60227 आईईसी 05、60227 आईईसी 05(बीवी)
शॉर्ट-सर्किट तापमान: +160 ºC
ज्वाला मंदक प्रदर्शन: एकल कंडक्टर के लिए ऊर्ध्वाधर लौ प्रसार परीक्षण और लंबवत स्थापित बंडल कंडक्टर या केबल (क्लास ए, बी, सी, डी) के लिए ऊर्ध्वाधर लौ प्रसार परीक्षण, जो आईईसी 60332, जीबी/टी 19666, जीबी/टी 18380 मानकों का अनुपालन करेगा और ग्राहकों की आवश्यकताओं को पूरा करेगा।
अग्नि प्रदर्शन: IEC 60331, GB/T 19666, GB/T 19216 मानकों के अनुसार, 90 मिनट के लिए 750°C
पैकेज विवरण
विशिष्ट मात्रा और आवश्यकताएं आपको तय करनी हैं, कीमतों पर बातचीत की जा सकती है।
बंदरगाह: तियानजिन बंदरगाह परिवहन का साधन: समुद्र, वायु, एक्सप्रेस।
