H07V-K H07V-U H07V-R लचीले पीवीसी इंसुलेटेड 1 कोर केबल विभिन्न विद्युत प्रतिष्ठानों के लिए उपयुक्त हैं। चीन की अग्रणी निर्माता कंपनी बीडा अपने उत्पादन में उच्च गुणवत्ता वाले तांबे के कंडक्टर और पीवीसी इन्सुलेशन सामग्री का उपयोग करती है, जिसके परिणामस्वरूप केबल लचीले, टिकाऊ और उत्कृष्ट चालकता वाले होते हैं।
यह इंसुलेटेड सिंगल-कोर केबल घरों, प्रकाश व्यवस्था और बिजली के उपकरणों में फिक्स्ड वायरिंग के लिए उपयुक्त है। इसका रेटेड वोल्टेज 450/750V है, यह ज्वाला-मंदक है, और अंतरराष्ट्रीय सुरक्षा और प्रदर्शन मानकों का अनुपालन करता है।
H07V सिंगल-कोर केबल जो T1R कॉपर कंडक्टर और सीसा रहित पीवीसी इन्सुलेशन से बना है, CE प्रमाणित है, और इसमें उत्कृष्ट विद्युत प्रदर्शन और यांत्रिक भौतिक गुण हैं।
कंडक्टर

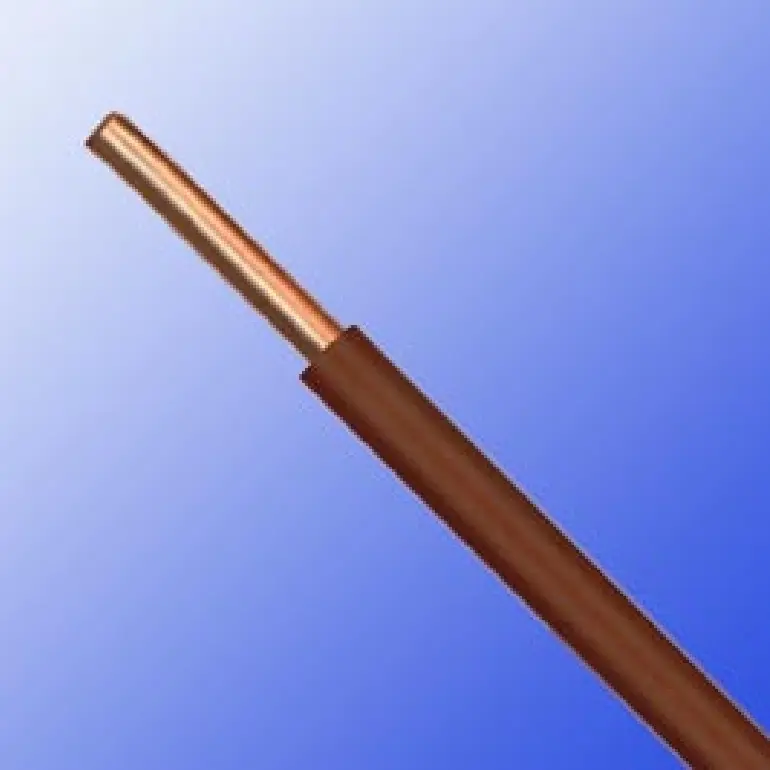

H07V-U: ठोस नंगे तांबे का कंडक्टर, EN 60228 cl-1 मानक के अनुरूप, स्थिर करंट ट्रांसमिशन प्रदान करता है, जो निश्चित तारों के लिए उपयुक्त है।

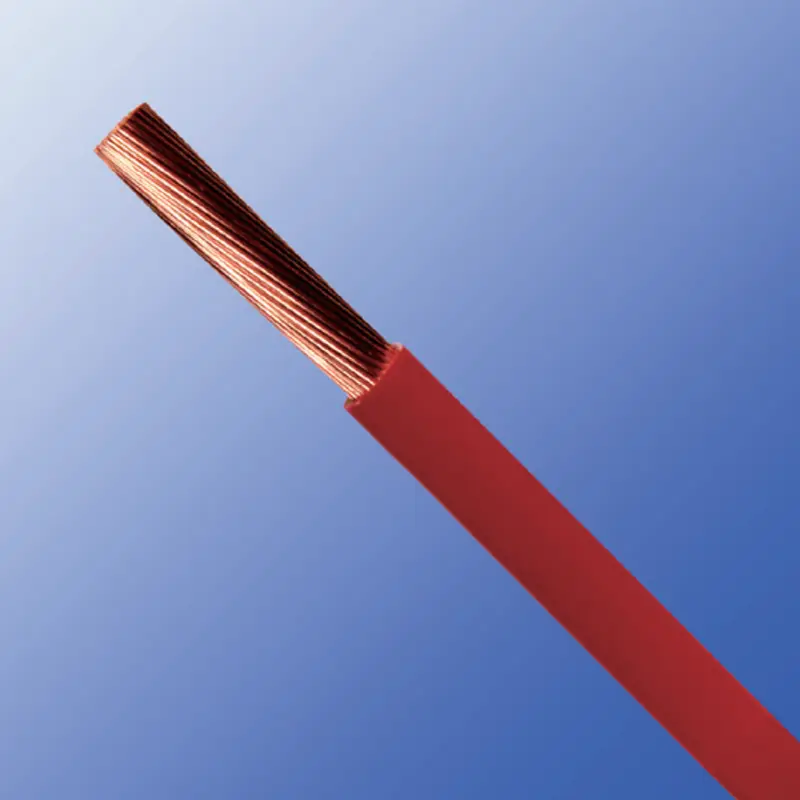

H07V-R: फंसे हुए नंगे तांबे के कंडक्टर, EN 60228 cl-2 मानक के अनुरूप, जटिल वायरिंग अनुप्रयोगों के लिए अधिक उपयुक्त, अच्छी तन्य शक्ति और झुकने के प्रदर्शन के साथ।

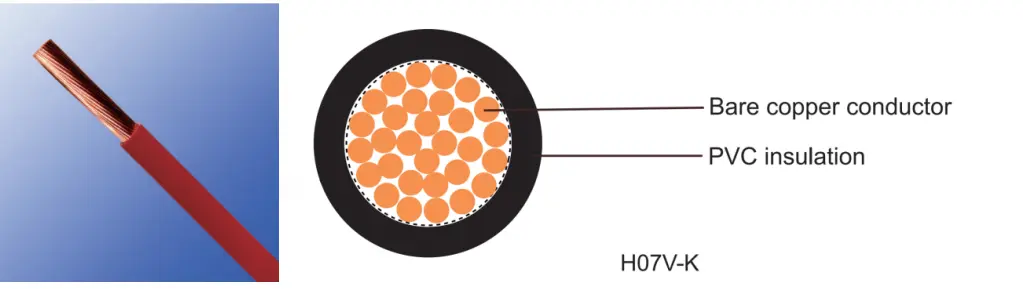

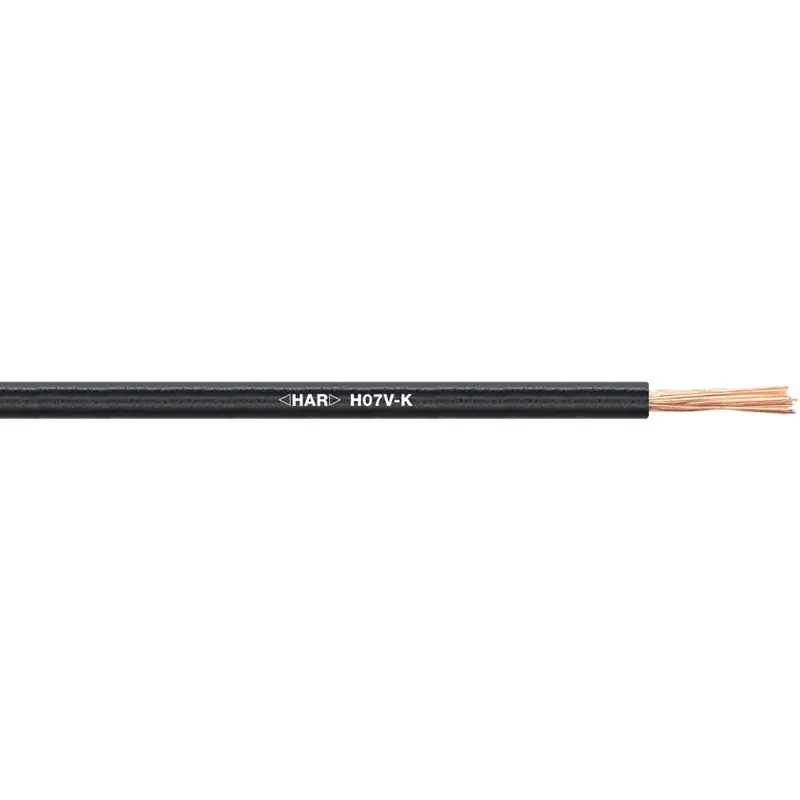

H07V-K: फाइन-स्ट्रैंडेड कॉपर कंडक्टर, EN 60228 cl-5 मानक के अनुरूप। उच्च लचीलापन प्रदान करता है, अधिक लचीलेपन की आवश्यकता वाले वातावरण के लिए उपयुक्त, जैसे मोबाइल विद्युत उपकरण या बड़े झुकने वाले त्रिज्या की आवश्यकता वाले स्थान।
इन्सुलेशन परत
केबल की इन्सुलेशन सामग्री टीआई 2 मानक के अनुरूप, सीसा रहित पीवीसी का उपयोग करती है। यह अच्छा विद्युत इन्सुलेशन प्रदर्शन प्रदान करता है और बाहरी वातावरण से जंग को प्रभावी ढंग से रोकता है, जिससे केबल का जीवनकाल और सुरक्षा बढ़ जाती है।
H07V-K H07V-U H07V-R फ्लेक्सिबल पीवीसी इंसुलेटेड 1 कोर केबल्स का व्यापक रूप से लो-वोल्टेज फिक्स्ड वायरिंग में उपयोग किया जाता है। ये केबल एक उपयुक्त विकल्प क्यों हैं?
1. विद्युत प्रदर्शन
उत्पाद का रेटेड वोल्टेज 450/750 V है, जो इसे अधिकांश नागरिक और औद्योगिक कम-वोल्टेज बिजली वितरण प्रणालियों के लिए उपयुक्त बनाता है। तांबे के कंडक्टर में उच्च चालकता और कम प्रतिरोध होता है, जिसके परिणामस्वरूप न्यूनतम ऊर्जा हानि होती है।
पीवीसी इन्सुलेशन में अच्छी ढांकता हुआ ताकत होती है, जो शॉर्ट सर्किट और रिसाव को प्रभावी ढंग से रोकती है।
2. यांत्रिक और पर्यावरणीय प्रदर्शन
केबल की पीवीसी इन्सुलेशन परत में पहनने के प्रतिरोध, तेल प्रतिरोध और रासायनिक संक्षारण प्रतिरोध की एक निश्चित डिग्री होती है। इसकी ऑपरेटिंग तापमान सीमा -5°C से +70°C है, जो इसे शुष्क या सामान्य इनडोर वातावरण के लिए उपयुक्त बनाती है।
हमारे सिंगल-कोर इंसुलेटेड केबल में कुछ हद तक ज्वाला मंदता होती है, जो बुनियादी अग्नि सुरक्षा आवश्यकताओं को पूरा करती है।
3. आसान स्थापना
तीनों मॉडलों को स्थापित करना आसान है।
H07V-K में एक लचीला कंडक्टर है, जो इसे नरम बनाता है और सीमित स्थानों या जटिल रूटिंग वातावरण में भी मोड़ना आसान बनाता है।
H07V-R में एक फंसे हुए कंडक्टर है, जो साइट पर सुविधाजनक स्थापना के लिए लचीलेपन और यांत्रिक शक्ति का संयोजन करता है।
H07V-U में एक ठोस कंडक्टर, एक सरल संरचना है, और सीधी-रेखा स्थापना के दौरान इसमें झुकाव की संभावना कम होती है।
अनुशंसित विकल्प वास्तविक एप्लिकेशन परिदृश्य पर निर्भर करता है। एक विश्वसनीय निर्माता के रूप में, बीडा चयन के आधार का विश्लेषण करने और सिफारिशें प्रदान करने के लिए अपने पेशेवर अनुभव का लाभ उठाता है।
▷H07V-U
यह सबसे बुनियादी और सबसे कम लागत वाला विकल्प है। इसके एकल मोटे तांबे के तार के कारण, इसमें मजबूत "आकार देने" की क्षमता होती है और सीधे नाली के माध्यम से ले जाने पर यह बहुत स्थिर होता है।
अनुशंसित उपयोग: घर के नवीनीकरण (सॉकेट, स्विच), बुनियादी भवन बिजली वितरण में छिपी हुई वायरिंग।
▷H07V-R
यह एक कठोर तार है, जो H07V-U सिंगल-कोर केबल का उन्नत संस्करण है। जब वर्तमान मांग अधिक होती है और तार का क्रॉस-अनुभागीय क्षेत्र 10 मिमी2 से अधिक हो जाता है, तो तांबे के तार के एक एकल स्ट्रैंड की सीमाएं होती हैं। मोटे तांबे के तार को एक साथ मोड़कर 7 या अधिक धागों में विभाजित करने की आवश्यकता होती है।
संक्षेप में, H07V-R, U-प्रकार की तुलना में थोड़ा अधिक लचीला होने के साथ-साथ कठोर तार की प्रवाहकीय स्थिरता को बरकरार रखता है।
अनुशंसित उपयोग: औद्योगिक संयंत्र आने वाली लाइनें, उच्च-शक्ति वितरण ट्रंक लाइनें, लंबी दूरी की नाली बिछाना।
▷H07V-K
इस प्रकार में बालों के धागों की तरह दर्जनों या यहां तक कि सैकड़ों महीन तांबे के तार होते हैं, और इन्हें रस्सी की तरह आसानी से बांधा जा सकता है।
मुख्य बिंदु: बहुत कंपन-प्रतिरोधी। यदि आपका उपकरण कंपन करता है, तो आपको K-प्रकार चुनना होगा।
ध्यान दें: लचीले तारों के सिरे टूटने का खतरा होता है। स्थापना के दौरान कोल्ड-प्रेस टर्मिनल (यूरोपीय टर्मिनल/पिन टर्मिनल) का उपयोग किया जाना चाहिए; उन्हें सीधे पेंचों के नीचे नहीं दबाया जा सकता, अन्यथा खराब संपर्क आसानी से आग का कारण बन सकता है।
अनुशंसित उपयोग: पीएलसी नियंत्रण कैबिनेट, वितरण बक्से के माध्यमिक सर्किट, विद्युत उपकरणों की आंतरिक वायरिंग।
रेटेड वोल्टेज: 450/750V
परीक्षण वोल्टेज: 2500 V
कंडक्टर प्रतिरोध: नीचे दी गई शीट देखें
कार्य तापमान: -5º C से +70º C
शॉर्ट सर्किट तापमान: +160 ºC
ज्वाला मंदक: आईईसी 60332-1-2 के अनुसार
न्यूनतम झुकने का दायरा: 4* आयुध डिपो
आयाम आकार: नीचे दी गई शीट देखें
|
प्रकार |
कंडक्टर |
इन्सुलेशन |
विद्युत विशेषता |
|||
|
नाममात्र क्षेत्र |
कंडक्टर की संरचना |
इन्सुलेशन मोटाई |
कुल मिलाकर व्यास |
20 ℃ अधिकतम पर कंडक्टर प्रतिरोध |
||
|
(मिमी) |
||||||
|
मिमी |
संख्या/मिमी |
मिमी |
मिन |
अधिकतम |
Ω／किमी |
|
|
H07V-यू |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-आर |
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0.67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0.84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V कश्मीर |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0.24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0.29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0.29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0.40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0.40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0.40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0.40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0.40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0.51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0.51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0.51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0.51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0.51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0.51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

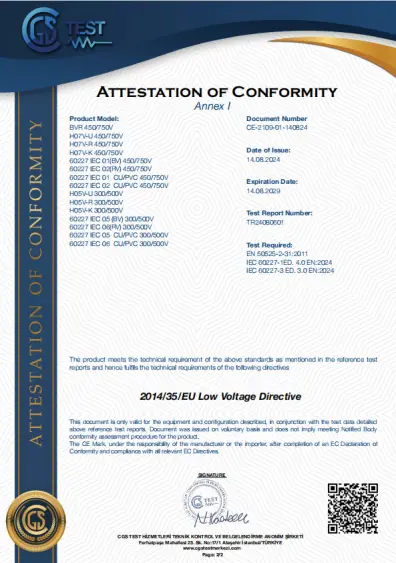

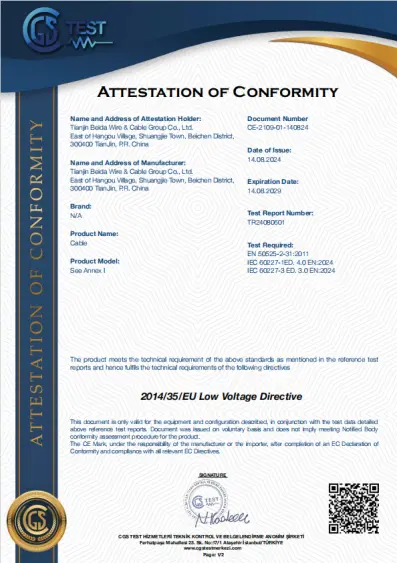

सीई प्रमाणित
मानक: EN 50525-3-21, IEC 60227-1, IEC 60227-3
समय पर डिलीवरी
हमारे पास छोटे उत्पादन चक्रों के साथ एक कुशल उत्पादन प्रणाली है, जो हमें कम समय में ऑर्डर पूरा करने की अनुमति देती है।
बड़ी सूची
बीडा एक पेशेवर आपूर्तिकर्ता है, और हम अपने गोदाम में एक बड़ी सूची बनाए रखते हैं, जिससे हम तुरंत शिपिंग कर पाते हैं। आपको जो भी केबल विशिष्टताओं की आवश्यकता है, हम तुरंत प्रतिक्रिया दे सकते हैं।
गुणवत्ता मानक
हमारे उत्पाद कड़ाई से EN 50525 मानक के अनुसार निर्मित होते हैं, और हमारी गुणवत्ता विश्व स्तर पर प्रमाणित है। प्रत्येक केबल कई गुणवत्ता जांच से गुजरती है।
पैकेजिंग विकल्प
केबल पैकेजिंग रील या बंडल रूप में उपलब्ध है, जो अधिक लचीले परिवहन विकल्प प्रदान करती है और आपको अपनी वास्तविक आवश्यकताओं के आधार पर सबसे उपयुक्त पैकेजिंग विधि चुनने की अनुमति देती है।
अनुकूलित ज्वाला-मंदक और अग्नि-प्रतिरोधी केबल
यदि आपकी विशिष्ट आवश्यकताएं हैं, तो हम विभिन्न ग्रेड के ज्वाला-मंदक और आग-प्रतिरोधी केबल का उत्पादन कर सकते हैं, जिससे विशेष वातावरण में उपयोग किए जाने पर भी पर्याप्त सुरक्षा और बेहतर अग्नि सुरक्षा प्रदर्शन सुनिश्चित किया जा सके।
पैकेजिंग विवरण:
यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.
बंदरगाह: तियानजिन बंदरगाह
डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
