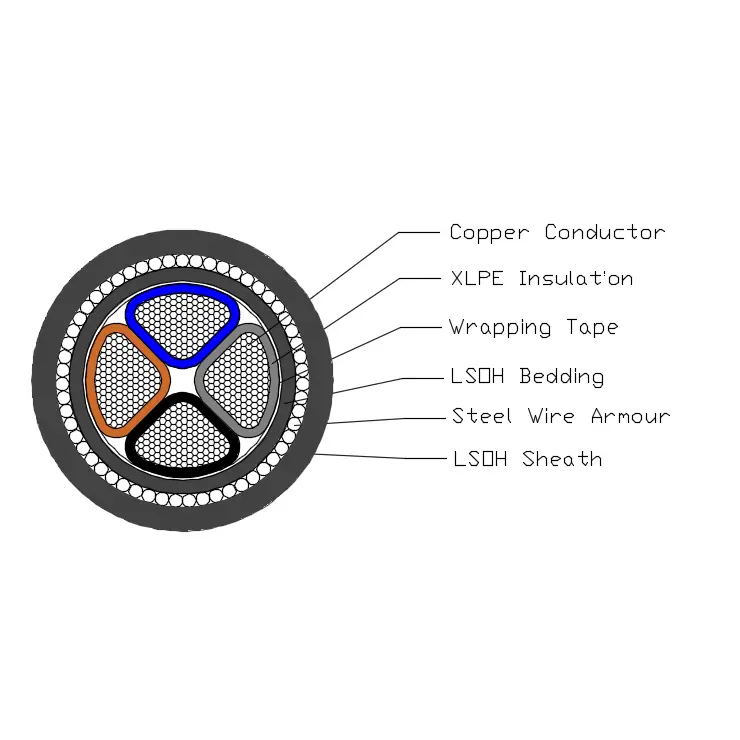

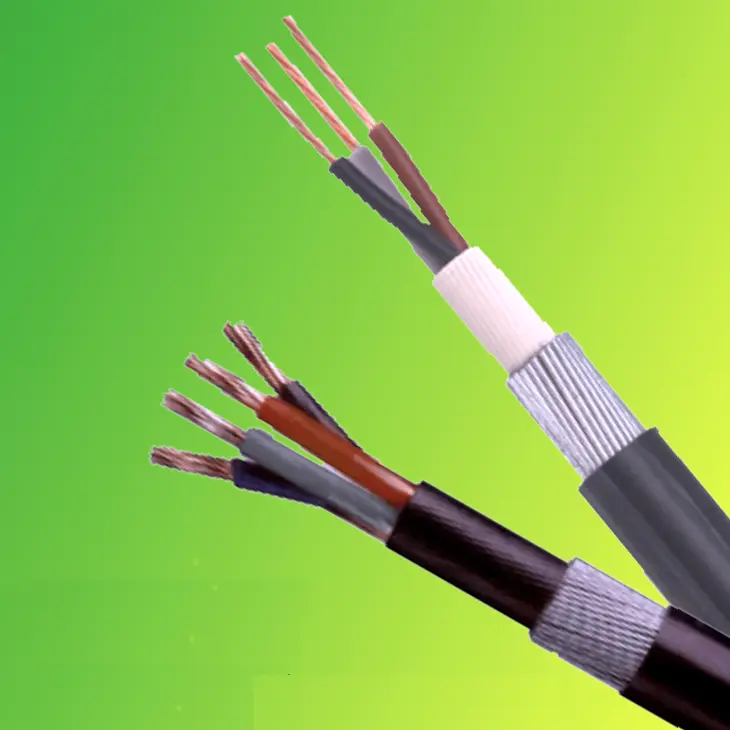

बीएस 6724 पावर केबल

कंडक्टर और कवच का अधिकतम प्रतिरोध

20 ℃ पर सिंगल-कोर केबल के लिए

प्रकार

20 ℃ पर अधिकतम प्रतिरोध

कंडक्टर का नाममात्र क्रॉस-सेक्शन क्षेत्र

कंडक्टर

एल्यूमीनियम तार कवच

ताँबा

अल्युमीनियम

फंसे हुए तांबे के कंडक्टर के साथ केबल

फंसे हुए एल्यूमीनियम कंडक्टर के साथ केबल

मिमी²

Ω／किमी

Ω／किमी

Ω／किमी

Ω／किमी

50

0.387

0.641

1.30

1.40

70

0.268

0.443

0.75

0.84

95

0.193

0.32

0.67

0.75

120

0.153

0.253

0.61

0.69

150

0.124

0.206

0.42

0.47

185

0.0991

0.164

0.38

0.42

240

0.0754

0.125

0.34

0.38

300

0.0601

0.100

0.31

0.35

400

0.0470

—

0.22

—

500

0.0366

—

0.20

—

कंडक्टर और कवच का अधिकतम प्रतिरोध

20 ℃ पर 2 से 5 कोर तक के केबल के लिए

प्रकार

20 ℃ पर अधिकतम प्रतिरोध

कंडक्टर का नाममात्र क्रॉस-सेक्शन क्षेत्र

कंडक्टर

इस्पात तार कवच

ताँबा

अल्युमीनियम

फंसे हुए तांबे के कंडक्टर के साथ केबल

2 कोर

3 कोर

4 कोर

5 कोर

मिमी²

Ω／किमी

Ω／किमी

Ω／किमी

Ω／किमी

Ω／किमी

Ω／किमी

1.5

12.1

—

10.20

9.50

8.80

8.20

2.5

7.41

—

8.80

8.20

7.70

6.80

4

4.61

—

7.90

7.50

6.80

6.20

6

3.08

—

7.00

6.70

4.30

3.90

10

1.83

—

6.00

4.00

3.70

3.40

16

1.15

1.91

3.70

3.50

3.10

2.20

25

0.727

1.20

3.70

2.50

2.30

1.80

35

0.524

0.868

2.60

2.30

2.00

1.60

50

0.387

0.641

2.30

2.00

1.80

1.10

70

0.268

0.443

2.00

1.80

1.20

0.94

95

0.193

0.32

1.40

1.30

1.10

—

120

0.153

0.253

1.30

1.20

0.76

—

150

0.124

0.206

1.20

0.78

0.68

—

185

0.0991

0.164

0.82

0.71

0.61

—

240

0.0754

0.125

0.73

0.63

0.54

—

300

0.0601

0.100

0.67

0.58

0.49

—

400

0.0470

—

0.59

0.52

0.35

—

रेटेड वोल्टेज 0.6/1kV XLPE इन्सुलेशन पावर केबल

एम्पीयर में विद्युत धारा वहन क्षमता (ए)

परिवेश का तापमान: हवा में: 40℃, जमीन में: 25℃

कंडक्टर तापमान：90℃

मृदा तापीय प्रतिरोध गुणांक：1.0k·m/W

प्रकार

सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी

सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी

कोर की संख्या

सिंगल कोर

मल्टी कोर

क्रॉस-सेक्शन क्षेत्र,मिमी²

हवा में

जमीन में

हवा में

जमीन में

घन

अल

घन

अल

घन

अल

घन

अल

1.5

27

—

40

—

21

—

27

—

2.5

37

28

54

41

26

21

33

27

4

51

39

72

56

34

26

43

32

6

65

52

92

74

44

35

56

42

10

92

70

125

95

56

45

70

54

16

120

94

165

130

77

59

94

69

25

160

120

215

165

100

78

120

90

35

195

150

260

200

130

100

155

115

50

240

185

315

240

160

125

185

135

70

300

235

390

300

195

150

220

165

95

370

285

470

365

245

190

270

200

120

430

335

540

415

300

230

320

240

150

495

385

605

470

350

270

365

275

185

575

445

690

535

400

310

410

310

240

680

530

805

625

465

360

465

355

300

790

610

905

705

550

430

540

410

400

925

725

1045

815

—

—

—

—

500

1075

845

1185

935

—

—

—

—

630

1245

995

1345

1075

—

—

—

—

नोट: सिंगल-कोर केबल का कवच गैर-चुंबकीय सामग्रियों से बना होता है।
