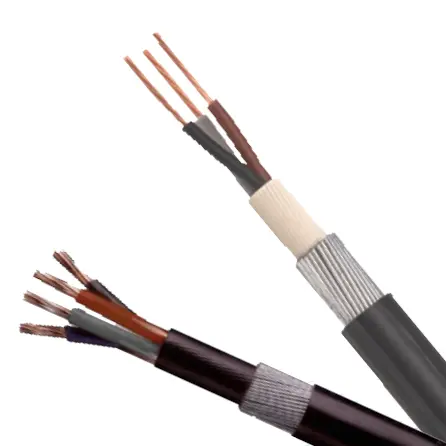

यह बीएस 5467 मानक पावर केबल अच्छी तरह से डिज़ाइन किया गया है और पूरी तरह कार्यात्मक है, जो बिजली आपूर्ति और नियंत्रण लाइनों दोनों के लिए उपयुक्त है, जो विभिन्न औद्योगिक और नागरिक अनुप्रयोगों के लिए एक स्थिर और विश्वसनीय पावर ट्रांसमिशन समाधान प्रदान करता है। इसका अनोखा स्टील वायर कवच एक प्रमुख आकर्षण है। यह डिज़ाइन न केवल केबल की यांत्रिक शक्ति को बढ़ाता है, जिससे यह तन्यता और संपीड़न बलों का सामना करने और बाहरी भौतिक क्षति का प्रभावी ढंग से विरोध करने में सक्षम होता है, बल्कि इसके स्थायित्व और सेवा जीवन में भी काफी सुधार होता है, जिससे कठोर वातावरण में भी स्थिर संचालन बना रहता है।
टियांजिन बीडा की बीएस 5467 पावर केबल उत्कृष्ट पर्यावरणीय अनुकूलन क्षमता का भी दावा करती है। चाहे ऊंची इमारतों में आंतरिक वायरिंग हो या जटिल भूमिगत परियोजनाएं, यह केबल सभी को आसानी से संभाल लेती है। इमारतों के अंदर, यह विभिन्न सजावट शैलियों में सहजता से एकीकृत होता है, जो सौंदर्यशास्त्र और व्यावहारिकता दोनों प्रदान करता है; जबकि भूमिगत दफनाने पर, इसका बेहतर संक्षारण और जल प्रतिरोध यह सुनिश्चित करता है कि केबल लंबे समय तक दफनाने के दौरान पर्यावरणीय कारकों से अप्रभावित रहे, निरंतर और स्थिर बिजली संचरण प्रदान करता है।

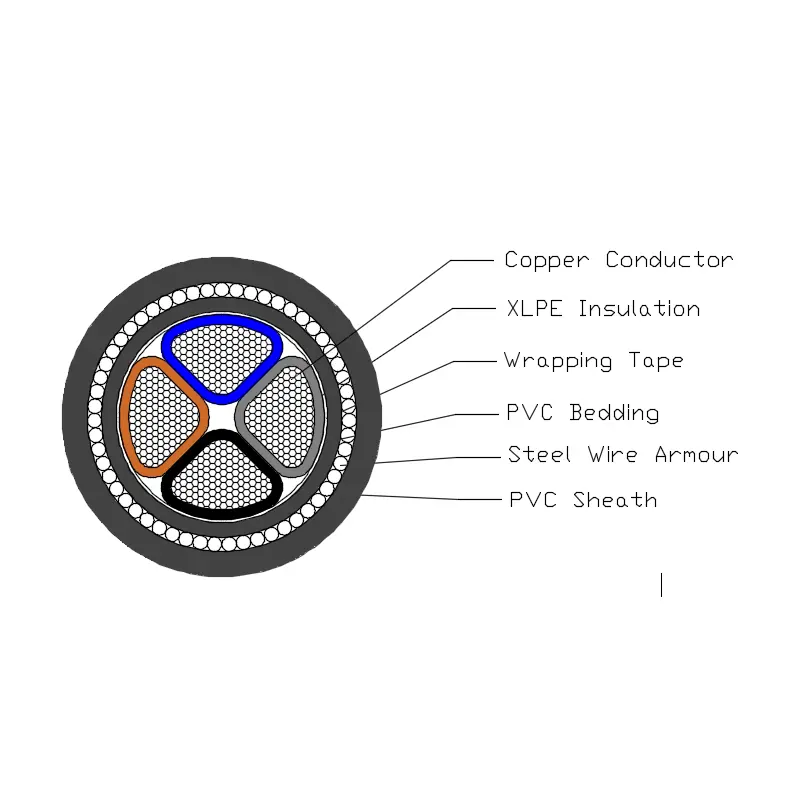

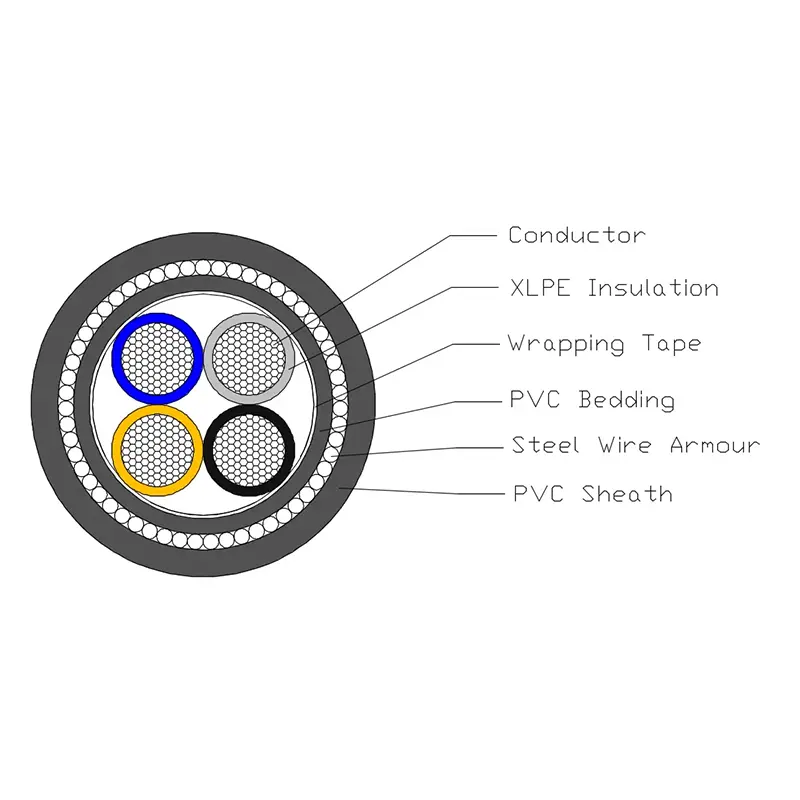

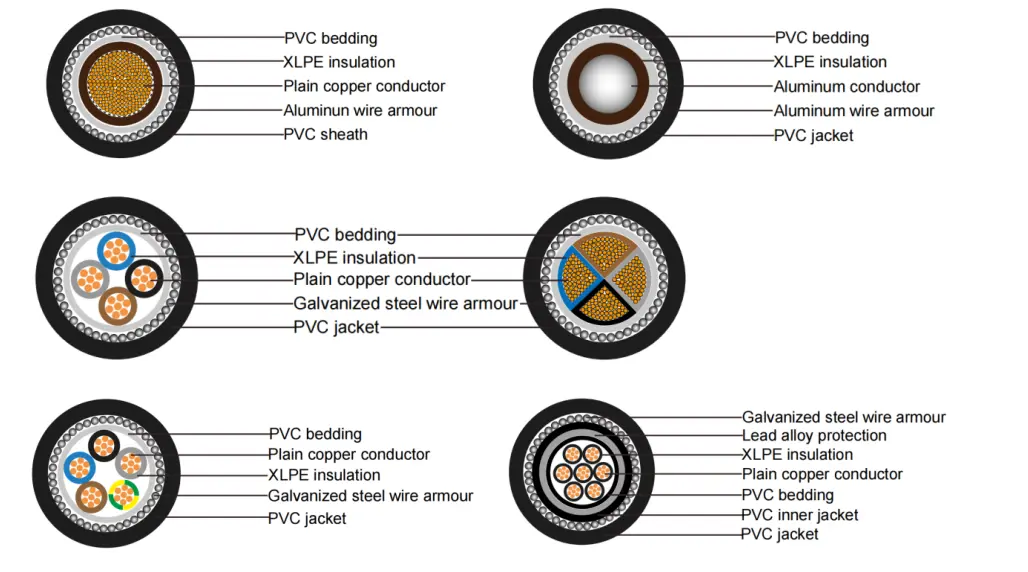

एक्सएलपीई इंसुलेटेड पीवीसी शीथेड एसडब्ल्यूए पावर केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इंसुलेशन, पीवीसी बेडिंग, स्टील-वियर्स कवच और पीवीसी शीथ से बना है।
कंडक्टर: ठोस तांबे या एल्यूमीनियम कंडक्टर, गोलाकार या आकार, कक्षा 2 से बीएस एन 60228।
इन्सुलेशन: बीएस 7655-1.3 के अनुसार एक्सएलपीई टाइप जीपी8
कोर रंग: 1 कोर: जन्मजात या नीला
2 कोर: जन्मजात, नीला
3 कोर: जन्मजात, काला, ग्रे
4 कोर: नीला, जन्मजात, काला, ग्रे
5 कोर: हरा/पीला, नीला, जन्मजात, काला, ग्रे
5 कोस से ऊपर: काले नंबर के साथ सफेद कोर
बिस्तर: बिस्तर केबल के ऑपरेटिंग तापमान के अनुरूप एक्सट्रूडेड पॉलिमरिक सामग्री से बना होगा।
स्टील-तार कवच: सिंगल कोर केबल: एल्यूमीनियम तार कवच
मल्टी कोर केबल: स्टील वायर कवच
बाहरी आवरण: आवरण बीएस 7655-4.2 में निर्दिष्ट प्रकार 9 के अनुसार एक्सट्रूडेड पीवीसी सामग्री से बना होगा।
बीएस 5467 पावर केबल में स्पष्ट रूप से परिभाषित विद्युत और भौतिक प्रदर्शन पैरामीटर हैं। इसका रेटेड वोल्टेज दो स्तरों पर सेट है: 600kV और 1000kV, जो विभिन्न परिदृश्यों में वोल्टेज आवश्यकताओं को पूरा करता है। विद्युत सुरक्षा परीक्षण में, उत्पाद ने बिना किसी खराबी के 5 मिनट तक 3.5kV परीक्षण वोल्टेज का सामना किया, जो पूरी तरह से इसके विद्युत इन्सुलेशन प्रदर्शन की विश्वसनीयता को प्रदर्शित करता है। तापमान अनुकूलनशीलता के संबंध में, इस उत्पाद में एक विस्तृत ऑपरेटिंग तापमान रेंज है और यह 0℃ से +90℃ तक के वातावरण में स्थिर रूप से काम कर सकता है। इस बीच, इसका शॉर्ट-सर्किट तापमान +250℃ तक पहुंच सकता है, जो उत्कृष्ट उच्च तापमान प्रतिरोध का प्रदर्शन करता है। इसके अलावा, इस उत्पाद में उत्कृष्ट लचीलापन है, इसके बाहरी व्यास का न्यूनतम झुकाव त्रिज्या 12 गुना है, जो विभिन्न जटिल वातावरणों में स्थापना और वायरिंग की सुविधा प्रदान करता है। ज्वाला मंदता के संदर्भ में, यह उत्पाद बीएस एन 60332-1-2 ज्वाला मंदक रेटिंग मानक को पूरा करता है, जो आग के जोखिम को प्रभावी ढंग से कम करता है।
नियमित केबल परीक्षण
कंडक्टर डीसी प्रतिरोध परीक्षण: 20ºC पर कंडक्टर डीसी प्रतिरोध परीक्षण आयोजित करें। मापा कंडक्टर डीसी प्रतिरोध मान को बीएस एन 60228 मानक की धारा 2 की प्रासंगिक आवश्यकताओं का सख्ती से पालन करना चाहिए।
विद्युत केबल वोल्टेज परीक्षण: केबल पर 5 मिनट के लिए 3500V का वोल्टेज लागू करें। इस प्रक्रिया के दौरान, केबल में कोई खराबी नहीं आनी चाहिए।
नमूना परीक्षण
कंडक्टर संरचना निरीक्षण: कंडक्टर संरचना को बीएस एन 60228 में निर्दिष्ट तकनीकी आवश्यकताओं का पूरी तरह से पालन करना चाहिए।
आयामी निरीक्षण: केबल के इन्सुलेशन, आंतरिक अस्तर, तार कवच और म्यान के आयाम सभी को बीएस 5467 की तालिका 3 में विशिष्ट आवश्यकताओं को पूरा करना चाहिए।
सिंगल केबल बर्निंग टेस्ट: सिंगल केबल बर्निंग टेस्ट के परिणाम बीएस एन 60332-1-2 की आवश्यकताओं के अनुरूप होने चाहिए।
प्रकार परीक्षण
इन्सुलेशन प्रदर्शन: केबल का इन्सुलेशन प्रदर्शन बीएस 7655-1-3 में निर्दिष्ट आवश्यकताओं को पूरा करेगा।
इनर लाइनर प्रदर्शन: इनर लाइनर का प्रदर्शन बीएस 5467 के खंड 9.2 की प्रासंगिक आवश्यकताओं का अनुपालन करेगा।
शीथ प्रदर्शन: शीथ का प्रदर्शन बीएस 7655-4-2 में निर्दिष्ट आवश्यकताओं को पूरा करेगा।
अनुकूलता परीक्षण: अनुकूलता परीक्षण के परिणाम बीएस 5467 के अनुबंध सी की आवश्यकताओं का अनुपालन करेंगे।
इन्सुलेशन सिकुड़न परीक्षण: इन्सुलेशन सिकुड़न परीक्षण बीएस 5467 के खंड 18.3 की आवश्यकताओं का अनुपालन करेगा, और परीक्षण विधि बीएस एन 60811-502 के अनुसार की जाएगी।
शीथ सिकुड़न परीक्षण: शीथ सिकुड़न परीक्षण बीएस 5467 के खंड 18.6 की आवश्यकताओं का अनुपालन करेगा।
शीथ टियर रेजिस्टेंस टेस्ट: शीथ टियर रेजिस्टेंस टेस्ट बीएस 5467 के अनुबंध डी की आवश्यकताओं को पूरा करेगा।
|
कंडक्टर और कवच का अधिकतम प्रतिरोध |
||||
|
20 ℃ पर सिंगल-कोर केबल के लिए |
||||
|
प्रकार |
20 ℃ पर अधिकतम प्रतिरोध |
|||
|
कंडक्टर का नाममात्र क्रॉस-सेक्शन क्षेत्र |
कंडक्टर |
एल्यूमीनियम तार कवच |
||
|
ताँबा |
अल्युमीनियम |
फंसे हुए तांबे के कंडक्टर के साथ केबल |
फंसे हुए एल्यूमीनियम कंडक्टर के साथ केबल |
|
|
मिमी2 |
Ω／किमी |
Ω／किमी |
Ω／किमी |
Ω／किमी |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
कंडक्टर और कवच का अधिकतम प्रतिरोध |
||||||
|
20 ℃ पर 2 से 5 कोर तक के केबल के लिए |
||||||
|
प्रकार |
20 ℃ पर अधिकतम प्रतिरोध |
|||||
|
कंडक्टर का नाममात्र क्रॉस-सेक्शन क्षेत्र |
कंडक्टर |
इस्पात तार कवच |
||||
|
ताँबा |
अल्युमीनियम |
फंसे हुए तांबे के कंडक्टर के साथ केबल |
||||
|
2 कोर |
3 कोर |
4 कोर |
5 कोर |
|||
|
मिमी2 |
Ω／किमी |
Ω／किमी |
Ω／किमी |
Ω／किमी |
Ω／किमी |
Ω／किमी |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
एम्पीयर में विद्युत धारा वहन करने की क्षमता (ए)
|
रेटेड वोल्टेज 0.6/1kV XLPE इन्सुलेशन पावर केबल |
|||||||||
|
एम्पीयर में विद्युत धारा वहन क्षमता (ए) |
|||||||||
|
परिवेश का तापमान: हवा में: 40℃, जमीन में: 25℃ |
|||||||||
|
कंडक्टर तापमान：90℃ |
|||||||||
|
मृदा तापीय प्रतिरोध गुणांक：1.0k·m/W |
|||||||||
|
प्रकार |
सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एडब्ल्यूए/पीवीसी |
|
सीयू/एक्सएलपीई/पीवीसी, एएल/एक्सएलपीई/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसटीए/पीवीसी, सीयू/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी, एएल/एक्सएलपीई/पीवीसी/एसडब्ल्यूए/पीवीसी |
||||||
|
कोर की संख्या |
सिंगल कोर |
|
मल्टी कोर |
||||||
|
क्रॉस-सेक्शन क्षेत्र,मिमी2 |
हवा में |
जमीन में |
|
हवा में |
जमीन में |
||||
|
घन |
अल |
घन |
अल |
|
घन |
अल |
घन |
अल |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
नोट: सिंगल-कोर केबल का कवच गैर-चुंबकीय सामग्रियों से बना होता है। |
|||||||||
पैकेजिंग विवरण:
यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.
बंदरगाह: तियानजिन बंदरगाह
डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
