XLPE इंसुलेटेड LSZH शीथेड नॉन-आर्मर्ड पावर केबल

XLPE इंसुलेटेड LSZH शीटेड नॉन-आर्मर्ड पावर केबल्स टियांजिन बीडा द्वारा पेश किए गए उच्च गुणवत्ता वाले उत्पाद हैं, हम एक विश्वसनीय निर्माता और आपूर्तिकर्ता हैं। केबलों की यह श्रृंखला एक भौतिक क्रॉस-लिंकिंग प्रक्रिया के माध्यम से उत्पादित एक्सएलपीई इन्सुलेशन का उपयोग करती है, जिसमें न केवल उत्कृष्ट विद्युत गुण होते हैं (90 ℃ तक तापमान प्रतिरोध, पीवीसी केबलों की तुलना में 30% अधिक ऊपरी ऑपरेटिंग तापमान सीमा के साथ), बल्कि आणविक संरचना संशोधन के माध्यम से लौ मंदता और पर्यावरण मित्रता में दोहरी सफलता भी प्राप्त होती है। इसका बाहरी आवरण विशेष रूप से तैयार किए गए हैलोजन-मुक्त, कम धुएं वाले पॉलीओलेफ़िन सामग्री से बना है, जो दहन के दौरान केवल थोड़ी मात्रा में सफेद धुआं पैदा करता है, और इसका धुआं घनत्व और प्रकाश संप्रेषण जीबी/टी 17651 मानक की उच्चतम स्तर की आवश्यकताओं को पूरा करता है, जिससे यह सुनिश्चित होता है कि आग के दृश्यों पर दृश्यता एक सुरक्षित सीमा के भीतर बनी रहे।

वर्तमान में, बीडा की केबल श्रृंखला ने एक संपूर्ण उत्पाद मैट्रिक्स का गठन किया है, जो 0.6/1kV से 26/35kV तक के सभी वोल्टेज स्तरों और 1.5mm² से 1000mm² तक के सभी कंडक्टर क्रॉस-सेक्शन को कवर करता है। उनमें से, WDZ-YJY प्रकार शुष्क इनडोर वातावरण के लिए उपयुक्त है, जबकि WDZ-YJY23 प्रकार में आर्द्र वातावरण के लिए एक अनुकूलित म्यान सूत्र है, और WDZ-YJY43 प्रकार, इसके अतिरिक्त अनुदैर्ध्य जलरोधी परत डिजाइन के साथ, भूमिगत पाइप गलियारे जैसे विशेष परिदृश्यों की जरूरतों को पूरा कर सकता है।

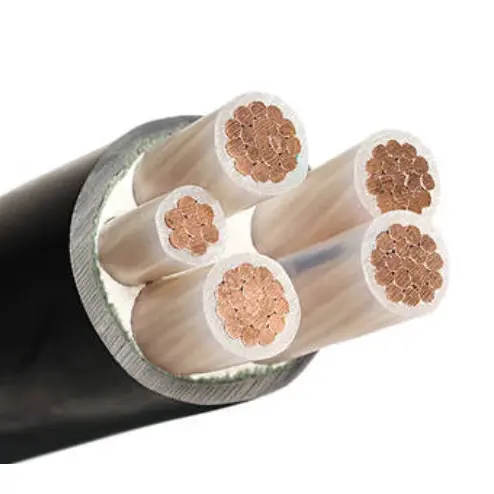

उत्पाद संरचना

एक्सएलपीई इंसुलेटेड एलएसजेडएच शीथेड नॉन-आर्मर्ड पावर केबल एक टी1आर कॉपर कंडक्टर, एक्सएलपीई इंसुलेशन और एलएसओएच पॉलीओलेफ़िन शीथ से बना है।

कंडक्टर: तांबे या एल्यूमीनियम कंडक्टर, गोल खड़ा या आकार, कक्षा 2 से आईईसी 60228

और जीबी/टी 3956-2008, क्रॉस-सेक्शन क्षेत्र 6 मिमी से अधिक नहीं है², एक ठोस दौर

कंडक्टर का उपयोग किया जा सकता है, क्लास 1 से आईईसी 60228 और जीबी/टी 3956-2008।

इन्सुलेशन: इन्सुलेशन की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।

कोर रंग: 1 कोर: लाल या पीला या हरा या नीला या काला

2 कोर: लाल, नीला या लाल, काला

3 कोर: पीला, हरा, लाल या लाल, पीला, नीला

4 कोर: पीला, हरा, लाल, नीला या लाल, पीला, नीला, काला

5 कोर: पीला, हरा, लाल, नीला, काला या लाल, पीला, नीला, काला, हरा

5 से ऊपर: काले नंबर के साथ सफेद कोर या ग्राहक के साथ तकनीकी समझौता

बाहरी आवरण: आवरण की मोटाई, सामग्री संपत्ति आईईसी 60502 और जीबी/टी 12706 के अनुसार होगी।

फ्लेम-रिटार्डेंट केबल: फ्लेम-रिटार्डेंट एलएसओएच पॉलीओलेफ़िन बाहरी आवरण सामग्री का उपयोग किया जाएगा। ज्वाला मंदक ग्रेड को तीन श्रेणियों में वर्गीकृत किया जा सकता है: बंच ए, बी, और सी।

अग्नि-प्रतिरोधी केबल: कंडक्टर के चारों ओर अभ्रक टेप की दो परतें लपेटी जाएंगी।

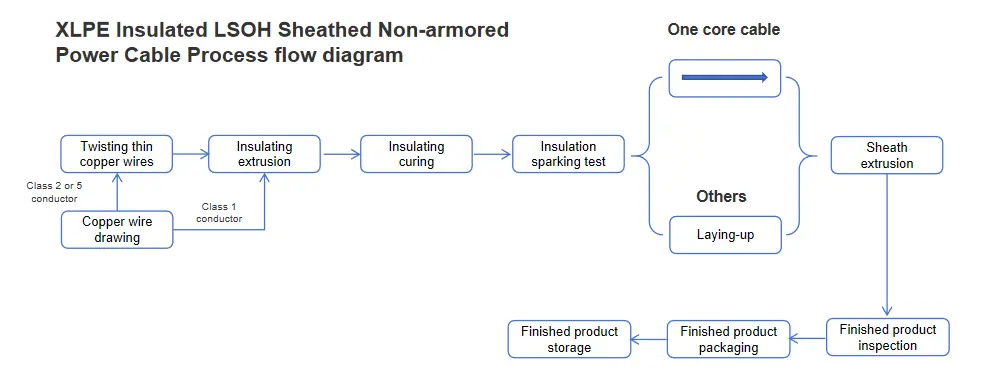

प्रोसेस फ़्लो डायग्राम

उत्पाद व्यवहार्यता

सबवे, भूमिगत सुरंग, नागरिक वायु रक्षा इंजीनियरिंग और अन्य भूमिगत बंद इंजीनियरिंग के लिए महत्वपूर्ण कारखाने की इमारतें, प्रमुख प्रयोगशालाएं, डेटा केंद्र, रासायनिक संयंत्र, ऊंची इमारतें, अस्पताल, शॉपिंग मॉल, स्कूल, व्यायामशालाएं, सिनेमाघर, हाई-स्पीड रेल स्टेशन / हवाई अड्डे के प्रतीक्षालय और सुरक्षा और संक्षारण के लिए उच्च आवश्यकताओं वाले अन्य भीड़-भाड़ वाले स्थान।

साधारण पीवीसी शीथेड केबल के साथ तुलना

प्रदर्शन पैरामीटर

उत्पाद का रेटेड वोल्टेज 0.6/1 केवी है। परीक्षण के दौरान, विश्वसनीय इन्सुलेशन प्रदर्शन का प्रदर्शन करते हुए, 3.5 केवी तक का परीक्षण वोल्टेज लागू किया गया और बिना किसी खराबी के 5 मिनट तक बनाए रखा गया। कंडक्टर प्रतिरोध के संबंध में, 20℃ पर, इसका कंडक्टर प्रतिरोध मान सख्ती से आईईसी 60228 या जीबी/टी 3956 मानकों का अनुपालन करता है, जो स्थिर विद्युत प्रदर्शन सुनिश्चित करता है।

तापमान अनुकूलनशीलता के संदर्भ में, उत्पाद उत्कृष्ट प्रदर्शन प्रदर्शित करता है, -5℃ से +90℃ तक विस्तृत तापमान रेंज पर स्थिर रूप से काम करता है। यहां तक ​​कि शॉर्ट-सर्किट स्थितियों में भी, यह बिना किसी क्षति के +250℃ तक तापमान का सामना कर सकता है। झुकने के प्रदर्शन के संबंध में, उत्पाद बाहरी व्यास का न्यूनतम झुकने त्रिज्या 15 गुना और बाहरी व्यास का 10 गुना न्यूनतम स्थैतिक झुकने त्रिज्या निर्दिष्ट करता है, जिससे स्थापना और उपयोग के दौरान लचीलापन सुनिश्चित होता है।

इसके अलावा, XLPE इंसुलेटेड LSZH शीटेड नॉन-आर्मर्ड पावर केबल ज्वाला मंदता और अग्नि प्रतिरोध में उच्च मानकों को पूरा करता है। इसकी ज्वाला मंदता आईईसी 60332 या जीबी/टी 19666 मानकों का अनुपालन करती है, जो आग के प्रसार को प्रभावी ढंग से रोकती है; इसका अग्नि प्रतिरोध IEC 60331 या GB/T 19666 मानकों का अनुपालन करता है, जिससे यह सुनिश्चित होता है कि यह आग जैसी चरम स्थितियों में भी कुछ कार्यक्षमता बनाए रखता है। इसके साथ ही, उत्पाद का पीएच मान और चालकता आईईसी 60754 और जीबी/टी 19666-2019 मानकों का सख्ती से पालन करती है, इसका प्रकाश संप्रेषण आईईसी 61034 और जीबी/टी 19666-2019 मानकों का अनुपालन करता है, और इसका कुल हैलोजन एसिड गैस रिलीज भी आईईसी 60754 और जीबी/टी 19666-2019 मानकों का अनुपालन करता है, जो उत्पाद की सुरक्षा को व्यापक रूप से सुनिश्चित करता है। और पर्यावरण मित्रता.

एम्पीयर में विद्युत धारा वहन करने की क्षमता (ए)

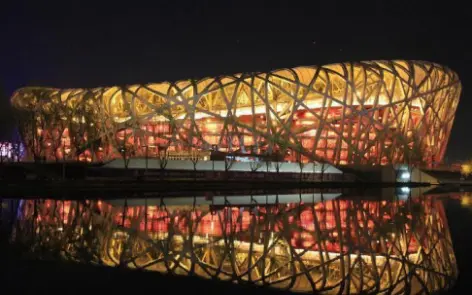

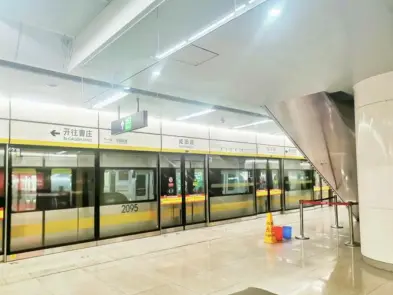

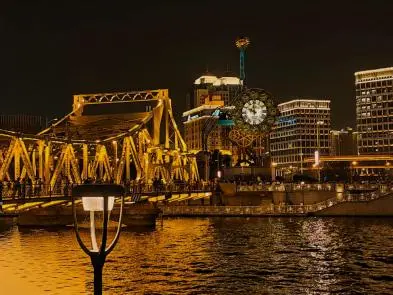

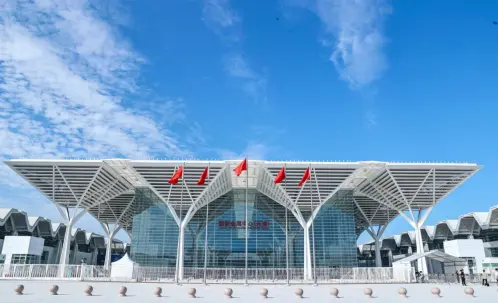

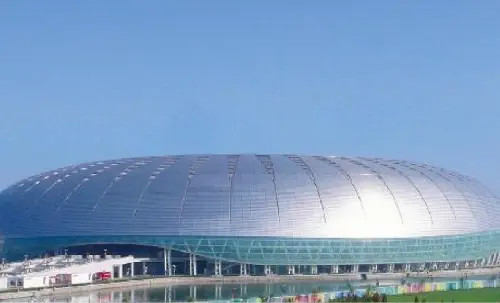

क्रमिक मामले

पैकेजिंग एवं डिलिवरी

पैकेजिंग विवरण:

यह आपके द्वारा खरीदी गई मात्रा और आवश्यकताओं से निर्धारित होता है। बातचीत की जा सकती है.

बंदरगाह: तियानजिन बंदरगाह

डिलिवरी: समुद्र से, हवा से, एक्सप्रेस द्वारा।
